硬件设计指导

硬件电路说明

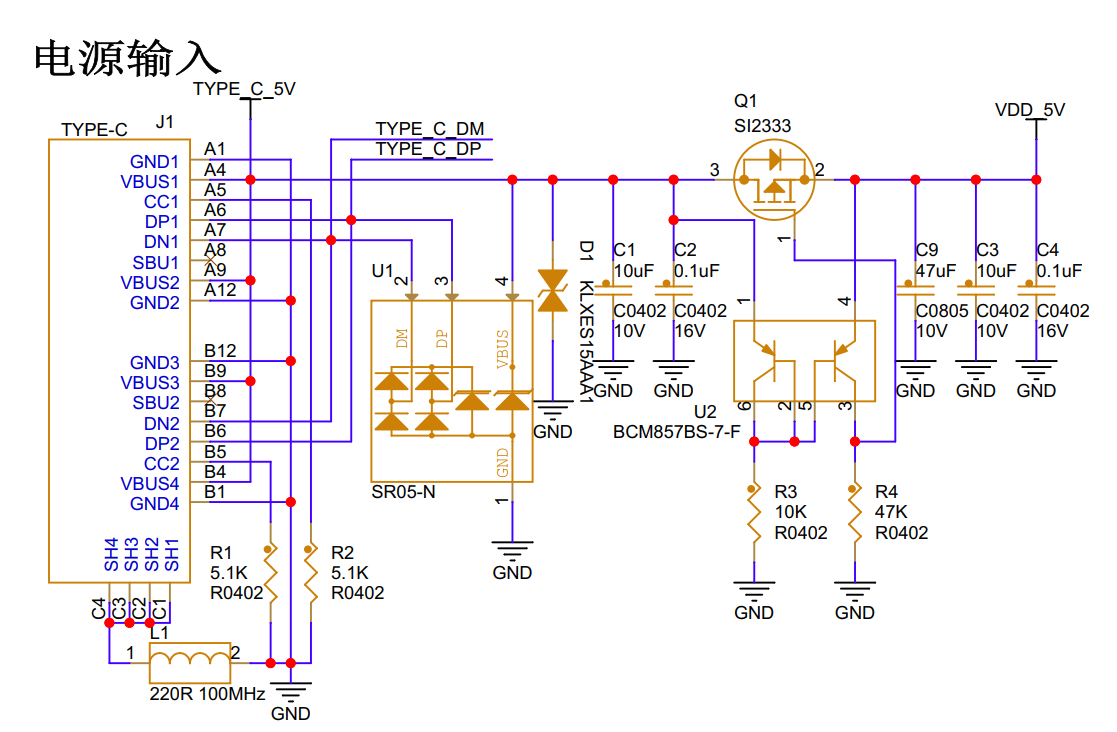

电源输入/烧录

  • 电源输入：

    电源为5V/3A输入，通过位号为J1的Type-C口供电。开发板上电，电源指示灯常亮表示电源输入正常， 电源指示灯熄灭表示电源反接或未连接电源。

  • 烧录：

    烧录通过J1的Type-C，烧录需要通过J1和电脑相连。然后需要 将拨码拨到Device，注意需要使用 带有数据传输功能的数据线 。
    烧录时请在 插入电源之前，长按烧录按键（位号：SW2），并选择好文件 ，然后接入电源，直到检测到设备，松开烧录按键，将自动开始烧录。

  • 原理设计注意事项：

    1、 注意加入ESD防护。
    2、 要在电源，地之间加上去耦电容。
    3、 输出并联0.1μF+10μF陶瓷电容覆盖宽频段。
    4、 金属外壳通过220R/100MHz的磁珠接地。

  • PCB设计注意事项：

    1、尽量加宽电源以及地线，最好是地线比电源线宽，电源线比信号线宽。
    2、一定要电源经过了去耦电容之后再连接到芯片的引脚。（去耦电容一般有两个作用，一是提供芯片瞬间的电流，二是去除电源噪声）。
    3、可以使用大面积的铜层作为地线，在印制电路板上把没有使用的地方都与地相连，做地线使用。或是做成多层板，电源，地线各占一层。

耳机

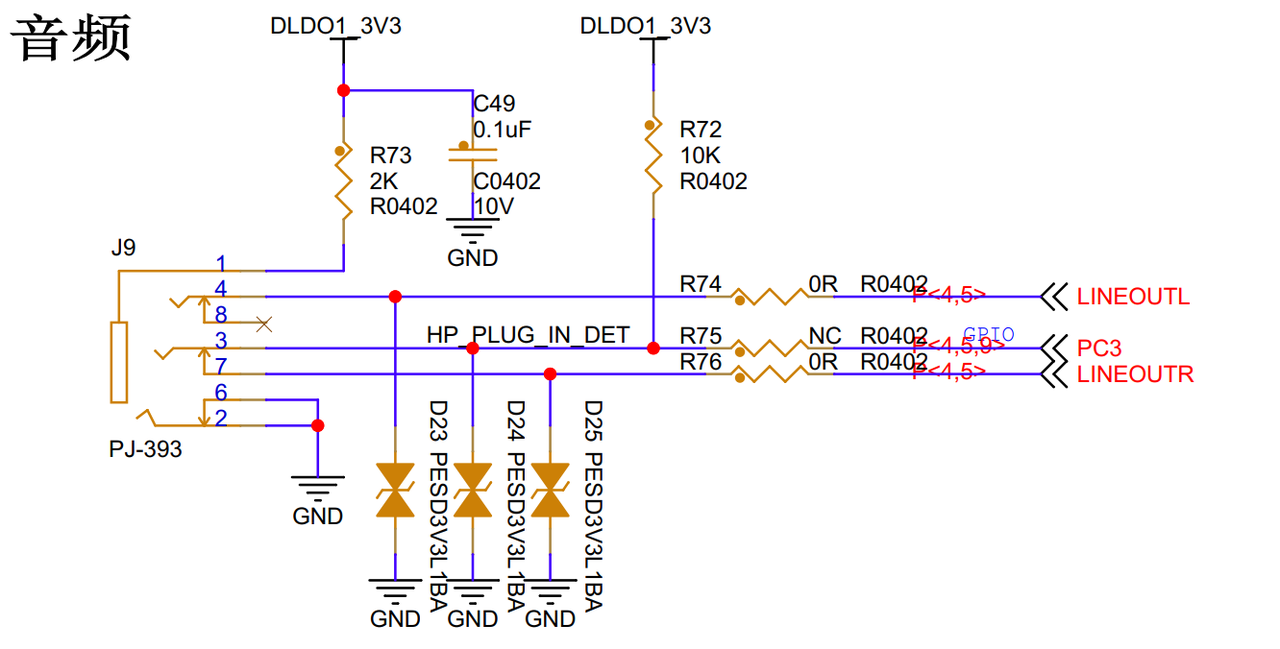

3.5mm耳机（J9），音频的输入/输出功能通过主控芯片H618实现， 支持音频输出，不支持音频输入。

  • 原理图设计注意事项：

    1、注意加入ESD防护。
    2、电源加0.1uF电容。
    3、其中，HP_PLUG_IN_DET为耳机插入检测信号，LINEOUTL为耳机左声道音频输出信号， LINEOUTR为右声道音频输出信号。

  • PCB注意事项

    1、确保音频信号传输路径的阻抗匹配，减少信号失真。
    2、高频信号（如蓝牙模块）与音频线路隔离，避免串扰。
    3、使用屏蔽层或地线包裹敏感信号线。

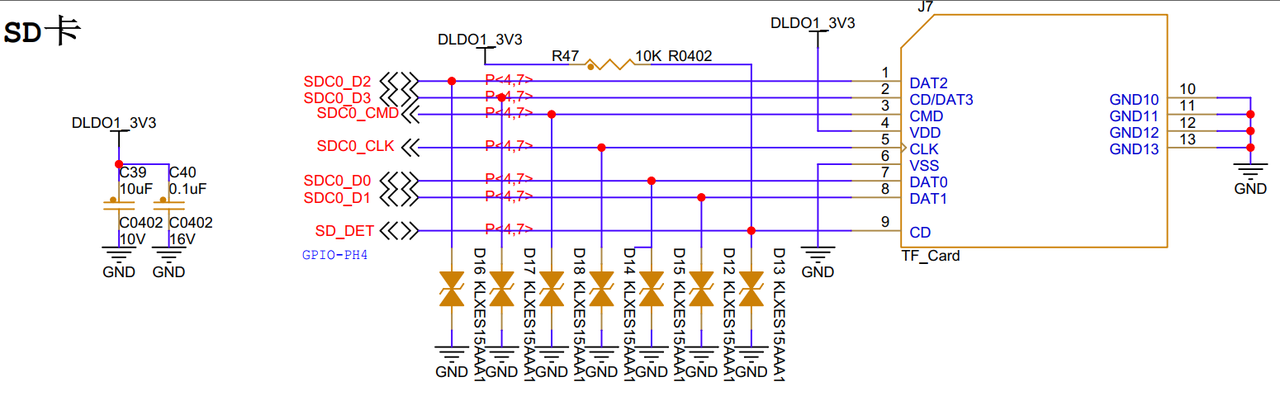

SD卡

  • TF卡槽位于底板背面，为自弹式TF卡座，最大支持512G的MicroSD卡(TF卡)，支持系统启动与存储。当TF卡作为系统启动卡，系统运行过程中，切勿随意拔插TF卡。

  • 经测试，部分闪迪TF卡作为 Android 系统启动卡时，会卡在开机界面无法进入系统，如果有需求使用TF卡运行Android系统，建议 选购三星、铠侠、金士顿等其他品牌的TF卡。


  • 原理图设计注意事项：

    1、加上ESD防护器件。
    2、电源加上10uF和0.1uF电容。
    3、CD插入检测管脚要加上3.3V上拉。

  • PCB设计注意事项：

    1、缩短走线长度：高速信号线（如SDIO模式）尽量短，减少寄生电感和电容。
    2、避免交叉干扰：信号线远离高频或大电流线路（如电源、电机驱动）。
    3、在数据线和电源线上添加TVS二极管（如USBLC6-4SC6），防止静电损坏。
    4、走线阻抗：数据线（如DAT0-DAT3、CMD、CLK）建议控制阻抗（通常50Ω单端），保持等长（尤其高速模式）。

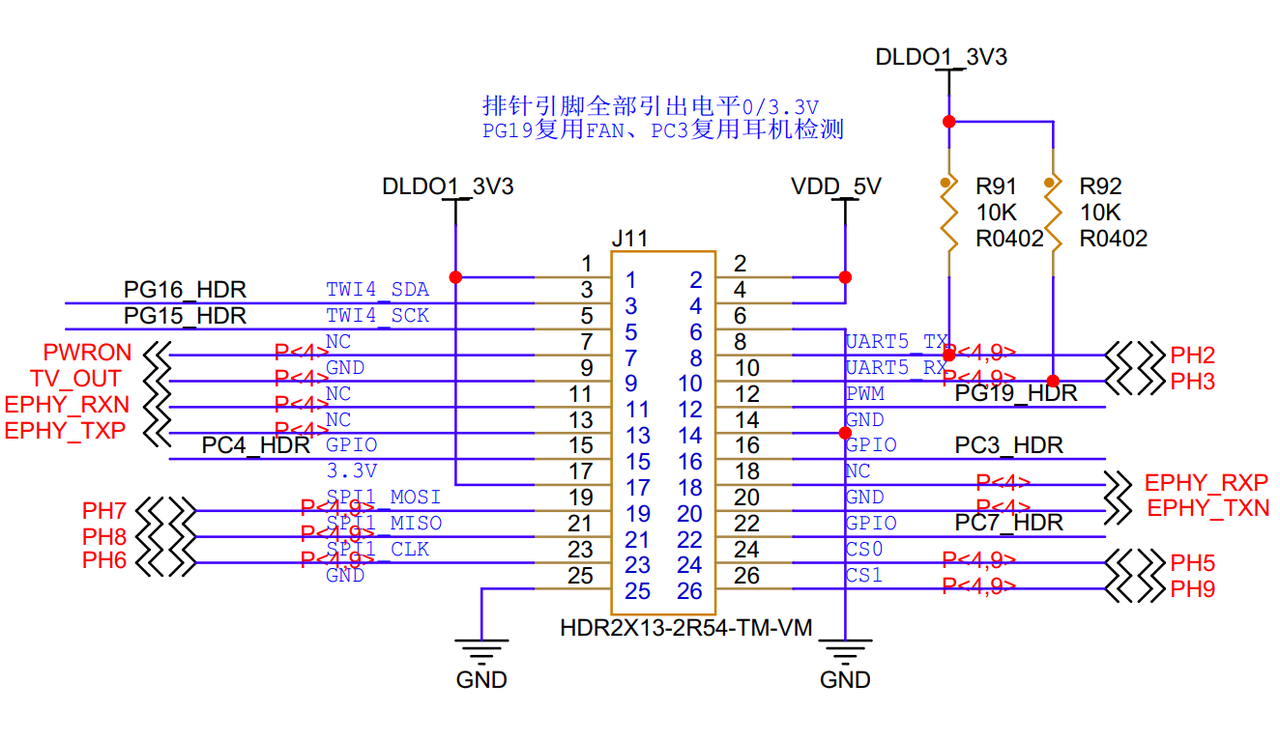

GPIO排针

通过2.54mm间距的26Pin排针引出； 在26Pin排针中，5V电源引脚2个，3V3电源引脚2个，GND引脚3个，剩余为GPIO引脚。

IR红外

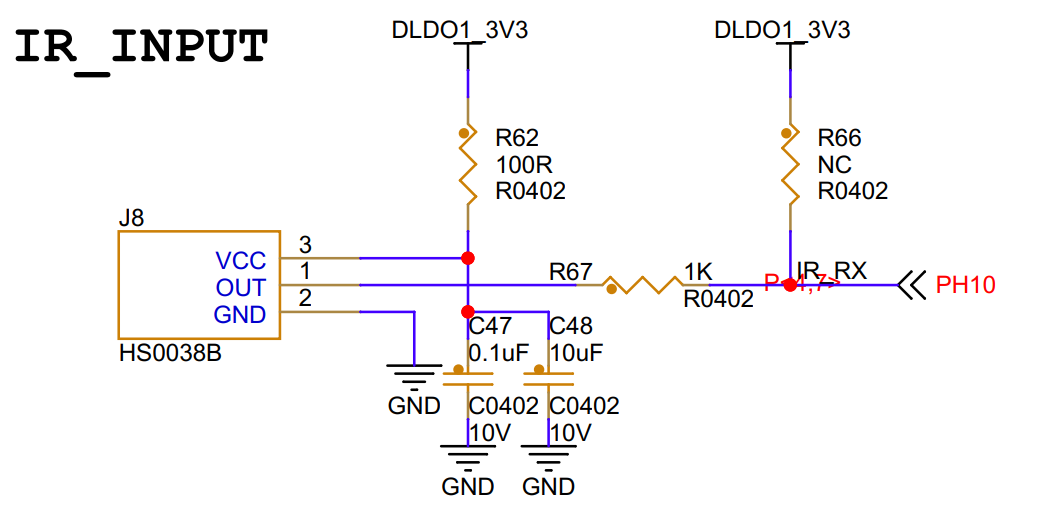

IR 红外接收头（J8）位于排针旁，用的是HS0038B红外遥控接收头，IR红外的接收信号由PH10引脚接收。原理图如下图所示。

  • 原理图设计注意事项：

    1、电源串联100R电阻，抑制电源噪声。
    2、电源加上0.1uF和10uF电容，稳定信号。
    3、接收信号线（OUT）预留出3.3V上拉。

  • PCB设计注意事项:

    1、避免靠近高频信号线、电源线或电机等噪声源。
    2、接收信号线（OUT）尽量短，减少耦合噪声。
    3、发射端PWM载波频率（通常38kHz）需与接收头中心频率一致，偏差过大会导致灵敏度下降。
    4、发射与接收电路尽量物理隔离，避免LED光信号直射接收头（需通过反射或漫射光触发）。

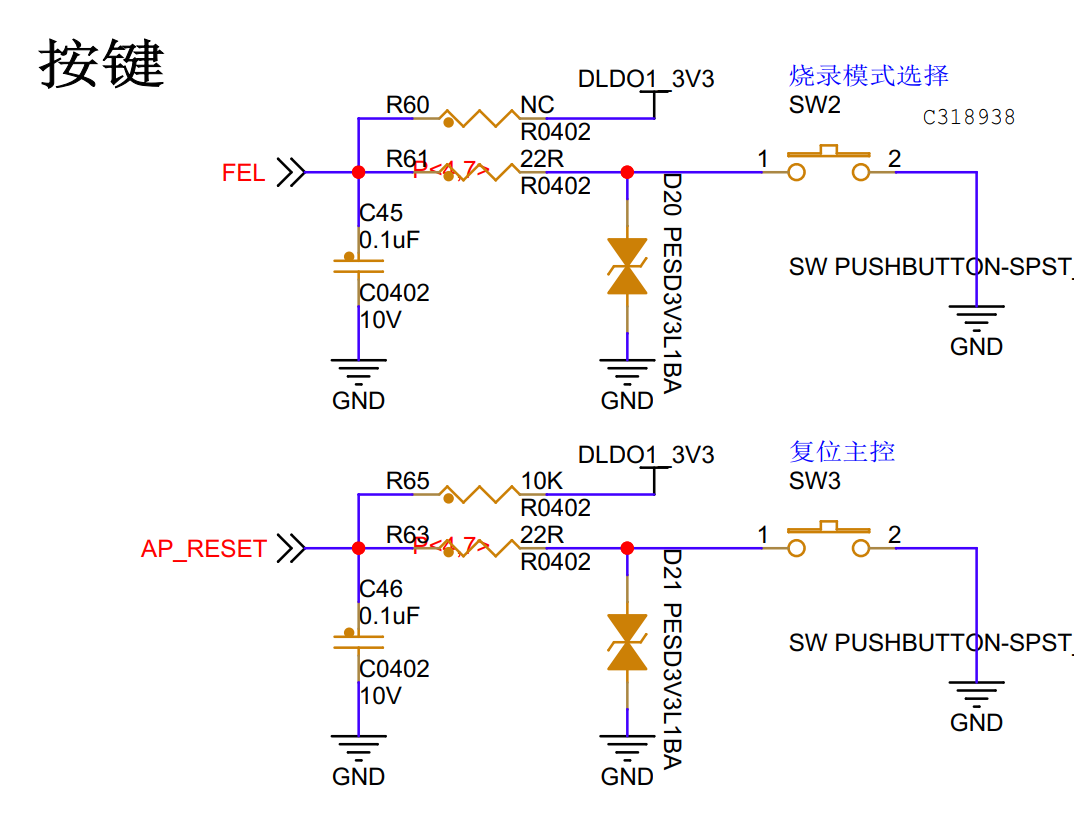

按键

  • 底板上共有两个按键，分别为复位(RST)按键、FEL(烧录)按键，在板卡上的丝印分别为 Reset、Burn。Reset(复位)按键，其主要功能是让系统复位，然后重新启动。复位按键原理图如上图所示，其中 AP_RESET为核心板复位信号输入，为方便调试，连接到按键SW3上。

  • Burn(烧录)按键，为安卓镜像烧录按键，其主要功能是方便系统对eMMC进行安卓镜像的烧录/下载， 使用的方法是，打开全志开发工具，断电状态下先摁住KEY按键，然后从Type-C的OTG口插入数据线， 当电脑全志开发工具界面提示设备已经连接成功时，即可松开按键，进行下一步的安卓镜像烧录。烧录按键原理图如下图所示：


  • 原理图设计注意事项：

    1、加上ESD防护器件。
    2、复位按键加上3.3V上拉，烧录按键预留出3.3V上拉。
    3、0.1uF电容滤波。
    4、串联22R电阻。

  • PCB注意事项：

    1、设计时注意标明丝印。

WiFi 蓝牙

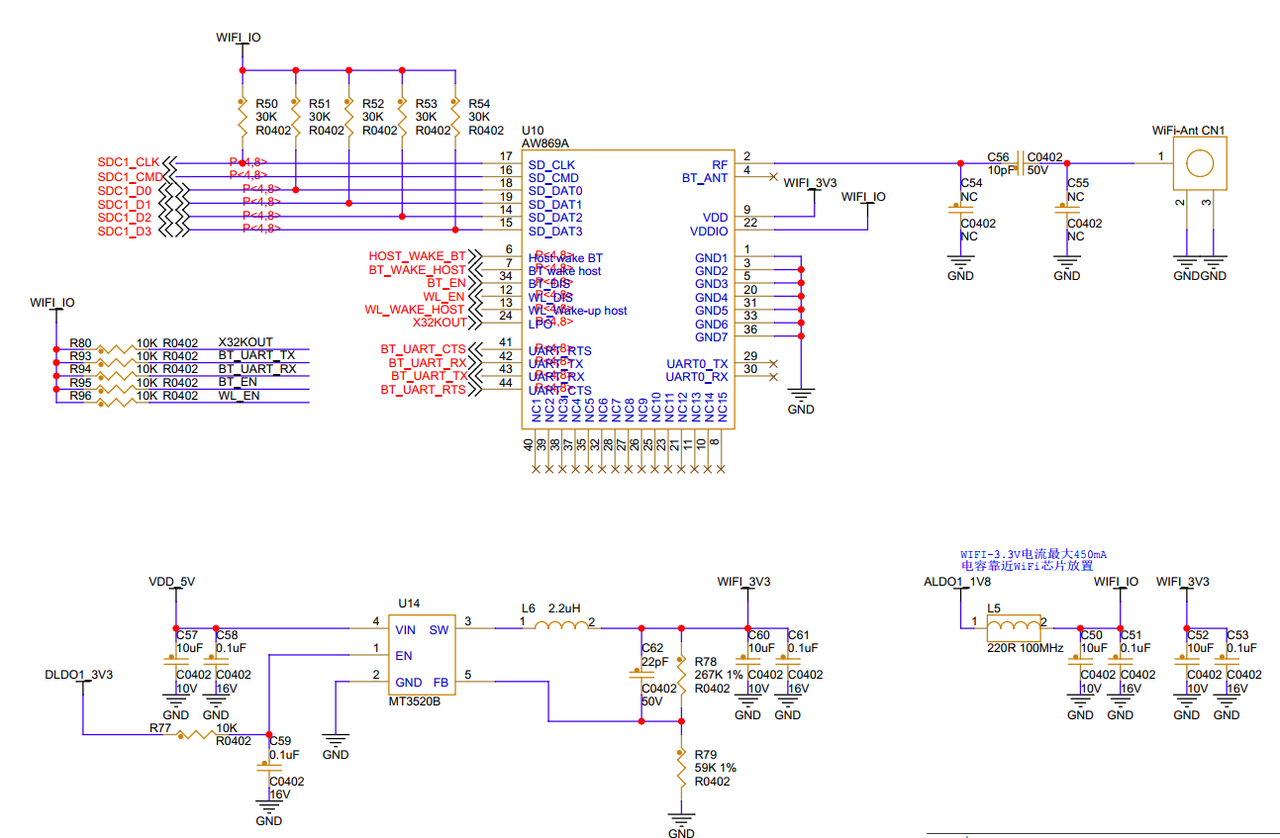

板载WiFi模块位于底板背面TF卡槽背面，采用的是AW869A，支持2.4GHz和5.8GHz频段，支持802.11 b/g/n/ac/ax 无线标准，支持蓝牙 BT5.0。

  • 原理图设计注意事项：

    1、注意加上拉电阻。
    2、天线信号预留两个电容。

  • PCB设计注意事项：

    1、RF 走线（如天线馈线）：尽量 短、直，避免 90° 拐角（用 45° 或圆弧走线）。
    避免换层，否则需加 过孔补偿（Stub 效应影响阻抗）。

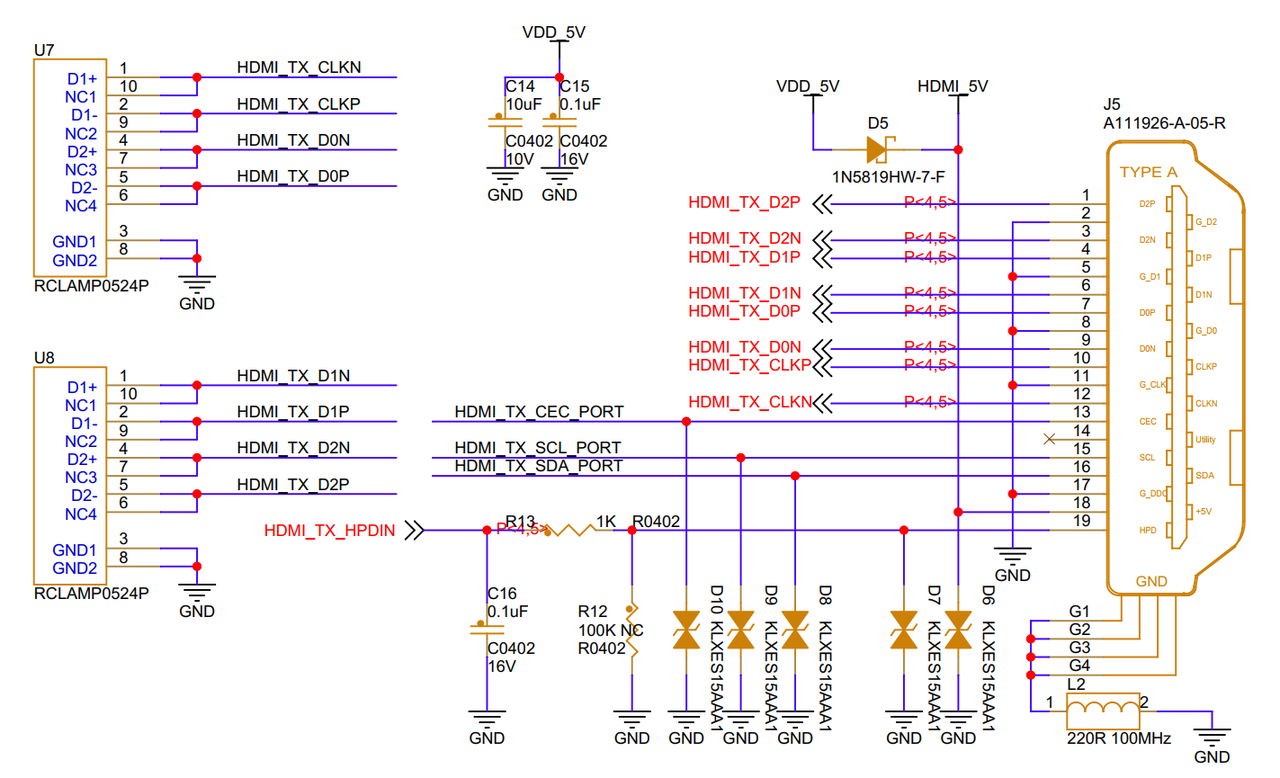

HDMI

MYZR-H618-MB120-REVA的视频输出接口只有HDMI接口，其中HDMI接口为标准HDMI接口，可用于连接外置 显示器。H618芯片支持HDMI2.0，并向下兼容HDMI1.4，最大支持4K@60Hz，支持视频输出和音频输出。底板搭载的标准 HDMI接口，可通过双头 HDMI转接线，直接与搭载标准HDMI接口的显示器连接。

  • 原理图设计注意事项：

    1、电源上加去耦电容。
    2、5V电源加二极管。
    3、注意加ESD防护。

  • PCB设计注意事项：

    1、HDMI信号严格按照差分信号走线，参考完整，且尽量不要跨分割，表层走线，差分阻抗控制100欧姆±10%。
    避免 90° 拐角，使用 45° 或圆弧走线减少阻抗突变。
    2、尽量不换层，若必须换层，需在过孔附近添加回流地过孔（减少参考平面不连续）。
    3、差分对阻抗 100Ω，严格控制等长和走线优化。
    4、电源干净，去耦电容靠近芯片。

USB

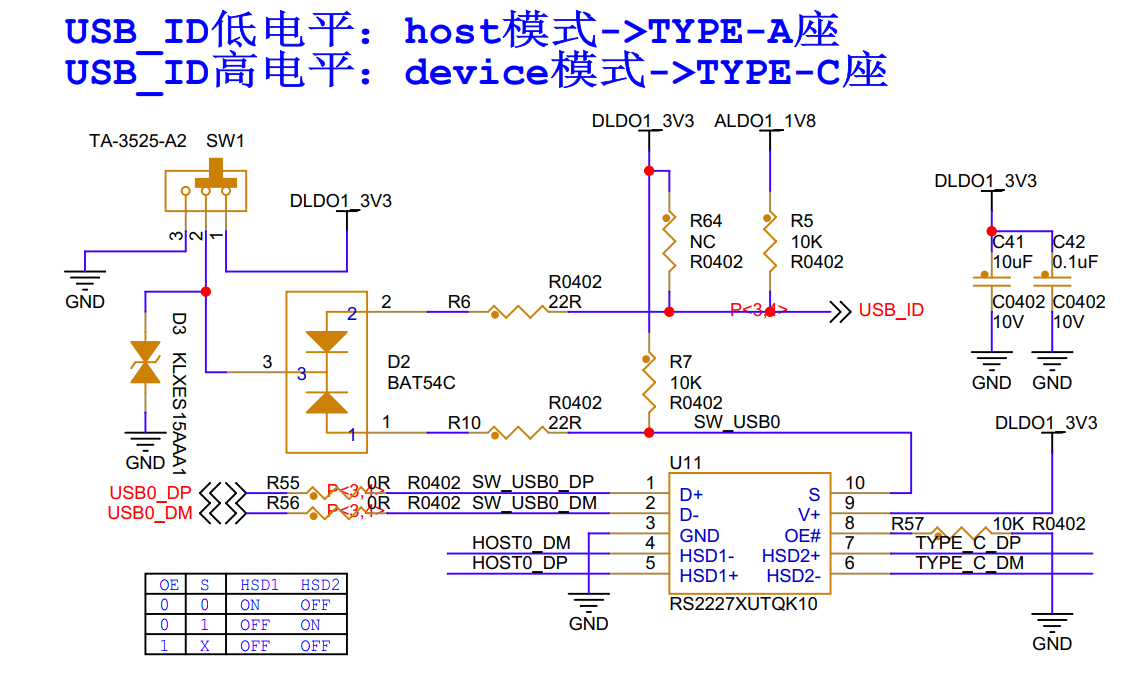

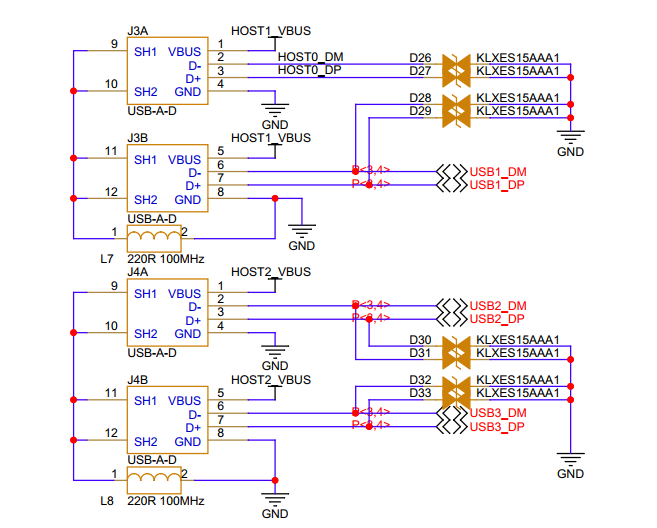

  • H618芯片内置四个USB2.0HOST控制器。 想要使用以下Type-C接口或Type-A接口功能，需要拨动开关进行手动切换。切换开关 拨到Type-A接口方向表示开启Type-A的Host功能，拨到Type-C接口方向表示开启Type-C的Device功能。 一路USB2.0中的USB0_DP和USB0_DM连接到了板载Type-COTG接口，速率为USB2.0，可作为固件下载端口和OTG调试端口，可用于安卓镜像的烧录或者OTG调试。

  • 板载USB2.0接口支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3种模式，系统会根据插入的设备自动选择合适的模式。

硬件9.png 硬件10.png

  • 原理图设计注意事项：

    1、加上ESD防护器件。
    2、金属外壳通过200R/100MHz磁珠接地。
    3、注意USB座子对应的封装。

  • PCB设计注意事项：

    1、USB信号要严格按照差分信号走线，参考完整，且尽量不要跨分割，差分阻抗控制90欧姆±10%。
    2、VBUS的电源线加粗。

FAN

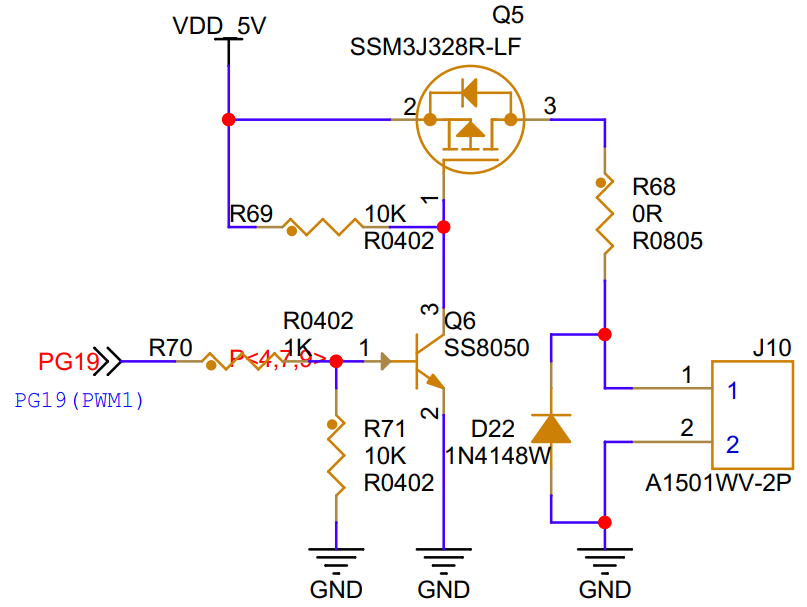

底板预留了一个2Pin1.5mm规格的5V风扇供电接口，可通过PWM1控制SS8050三极管的导通状态，从而控制MOS管的导通时间，实现风扇的转速控制。风扇接口正负极丝印位于板子正面，连接时注意观察，防止接反烧坏风扇。

  • 原理图设计注意事项：

    1、需要PWM信号控制，
    2、正负极加二极管，防止反接烧坏器件。

  • PCB设计注意事项：

    1、电源部分走线加粗，

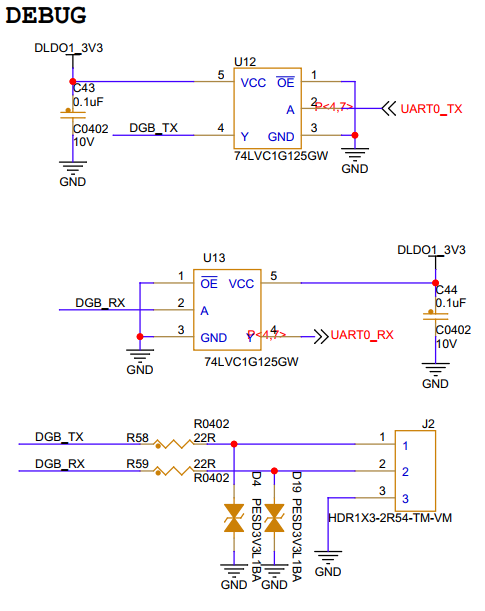

Debug调试

板载的Debug调试串口由2.54mm间距的1*3Pin的排针引出，引脚丝印分别是GND、RX、TX。 核心板引出了UART0_TX和UART_RX，分别通过74LVC1G125GW线路驱动器和22R电阻连接到 了板载的TX和RX排针引脚。当IOFF电路使输出失效时，可以防止在断电时通过该器件产生破坏性的回流电流。 另外，在排针TX和RX端分别对地连接了一个ESD保护器件PESD3V3L1BA，有助于保护敏感的电 子设备免受静电放电(ESD)的影响，而不会扭曲数据信号。

LED灯

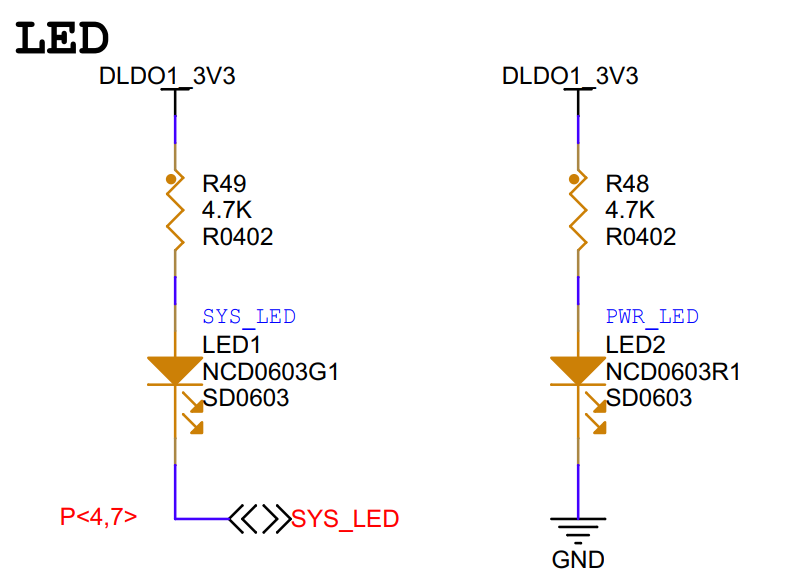

  • 底板上有两个LED指示灯，其中电源指示灯1个、用户指示灯1个。其中LED2为电源指示灯，LED1为用户指示灯。

  • 电源指示灯在核心板正常工作时为红色常亮，关机或断电时熄灭。其中DLDO1_3V3为核心板的电源输入，由底板5V电源经AXP313A芯片降压形成的。

  • 用户指示灯为绿色LED，系统启动时默认作为系统状态指示灯（心跳灯），当系统正常开机后，状态指示灯会进入心跳模式，即一个周期闪烁两次。用户LED指示灯为可编程控制指示灯，用户也可以自行通过指令/程序对这些指示灯进行控制。


  • 原理图设计注意事项：

    1、设计时注意串联4.7K电阻，防止电流过大烧毁LED灯。
    2、注意电源为3.3V。

  • PCB设计注意事项：

    1、注意丝印标明二极管方向。

以太网

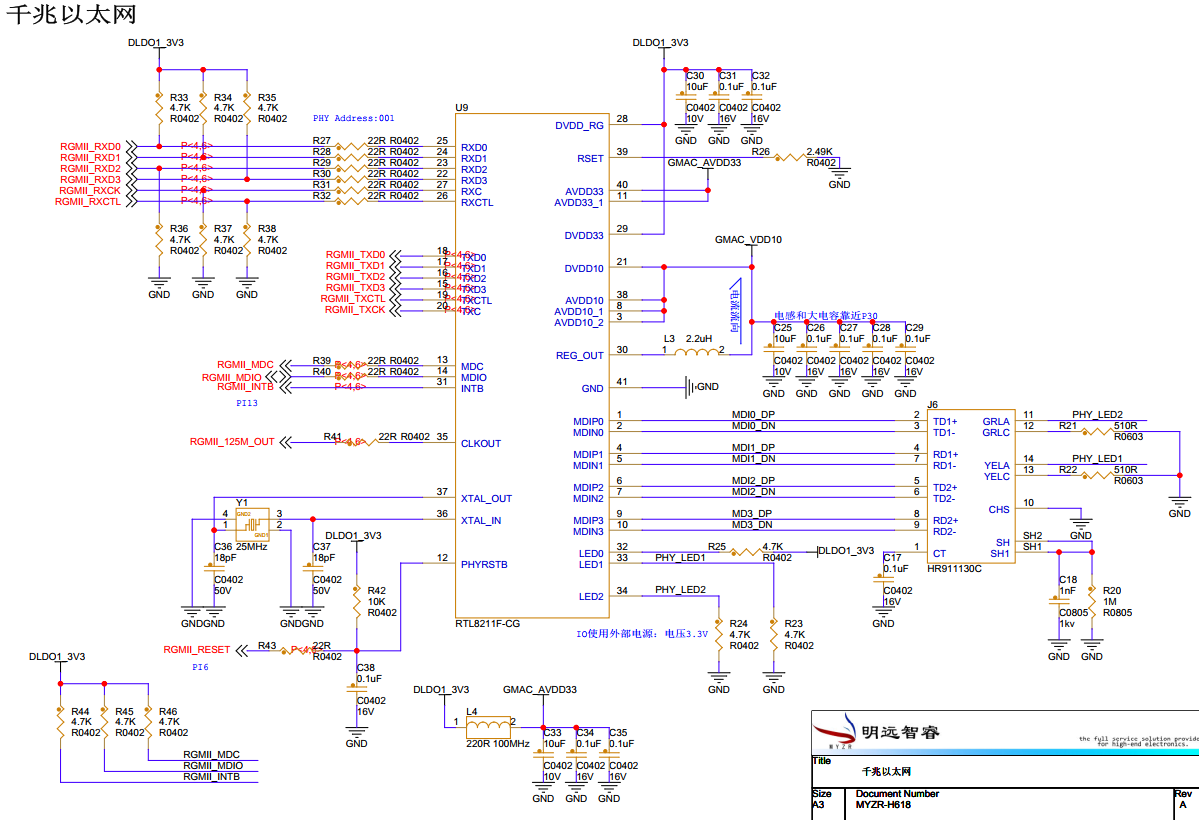

MYZR-H618-MB120-REVA引出一个RJ45接口。板载的RJ45接口有两个LED指示灯，由PHY芯片来控制。千兆 网口由独立的PHY芯片RTL8211F-GG控制，支持10/100/1000Mbps数据传输速率。下面是网口灯的两种工作模式，与PHY使用的驱动程序有关，以实际工作情况为准。

  • 模式一（双灯模式）：左边绿灯表示网络连接状态，常亮表示连接成功，熄灭表示连接失败或未连接，右边黄灯表示网络数据传输状态，常亮表示无数据收发，闪烁表示有数据收发，其闪烁频率跟实时数据收发量有关。该模式下，只能判断网络的连接和数据传输状态，无法判断连接的网络为千兆网还是百兆网。

  • 模式二（单灯模式）：左边绿灯表示千兆网络连接/传输状态，右边黄灯表示百兆网络连接/传输状态， 闪烁表示有数据收发，其闪烁频率跟实时数据收发量有关。该模式下，会根据具体的网络连接情况，只亮起对应那一个的LED指示灯，因此可以通过观察哪个LED亮起，来判断网口连接的是千兆网还是百兆网。 板载ETH网口部分原理图如上图所示。


原理图设计注意事项

1、每个电源引脚就近放置 0.1μF+1μF 电容，高频噪声大的场合增加 10μF 储能电容。
2、TX和RX信号上串联22R电阻。
3、在RJ45接口附近放置TVS二极管，保护差分线对。
4、选择带变压器的RJ45插座可简化设计。
5、PHY未使用的GPIO或配置引脚需按手册处理（上拉/下拉）。
