产品介绍
核心板规格
规格参数（应包括温度参数、支持的系统版本）
核心板接口参数
接口规格 |
最大可配置接口数 |
描述 |
|
通迅接口 |
Ethemet |
2 |
2路10/100/1000Mbps以太网，支持两个相同的以太网控制器 |
USB2.0 |
2 |
2路USB2.0 HOST |
|
USB3.0 |
2 |
支持2个OTG3.1接口和DPTX组合 |
|
UART |
10 |
支持10个UART接口 |
|
PCIE3.0 |
4 |
4路PCIE3.0控制器 |
|
PCIE2.0 |
3 |
3路PCIE2.0控制器 |
|
SATA |
3 |
3路SATA控制器 |
|
SPI |
5 |
5路SPI控制器 |
|
12C |
9 |
支持9路I2C接口 |
|
I3C |
/ |
/ |
|
CAN |
/ |
/ |
|
PWM |
16 |
16个基于中断操作的片上PWM(PWM0~PWM15) |
|
ADC |
3 |
支持3路ADC接口 |
|
I2S |
4 |
支持4路I2S接口 |
|
外部存储接口 |
SDIO |
1 |
1路SDIO接口 |
多媒体 |
HDMI_TX |
2 |
支持2路HDMI_TX组合接口(但不能同时工作) |
HDMI_RX |
1 |
支持1路HDMI_RX接口 |
|
CSI_MIPI |
4 |
支持4路CSI_MIPI接口 |
|
DSI_MIPI |
2 |
支持2路DSI_MIPI接口 |
|
eDP |
2 |
支持2路eDP 1.3接口 |
|
LVDS |
/ |
/ |
|
RGB |
/ |
/ |
|
软件版本 |
Linux |
Linux5.10 |
|
Android |
Android12 |
||
信号定义
参考网盘 2.硬件资料 -> 2.1-原理和PCB -> 核心板原理图
核心板介绍

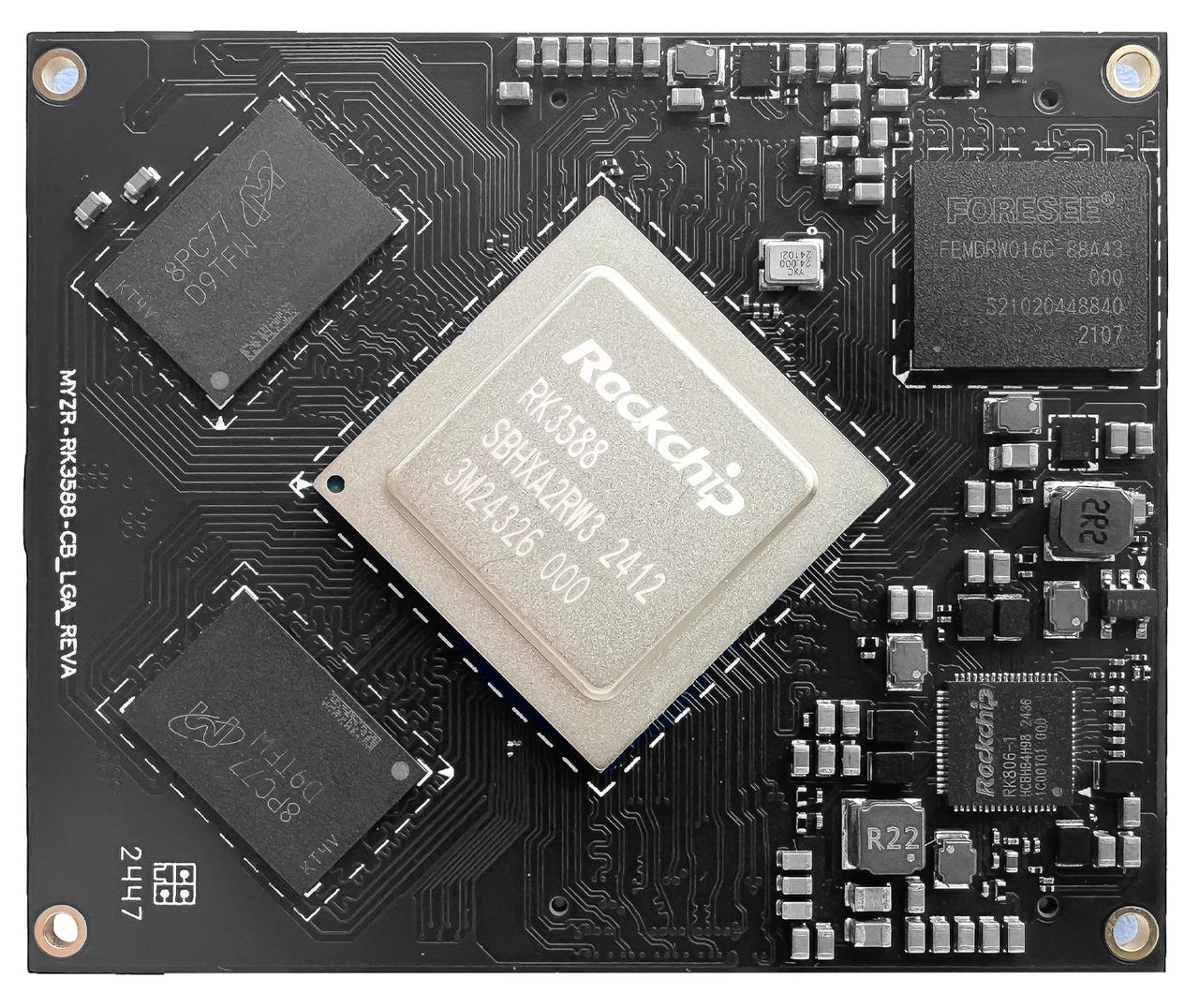

正面图

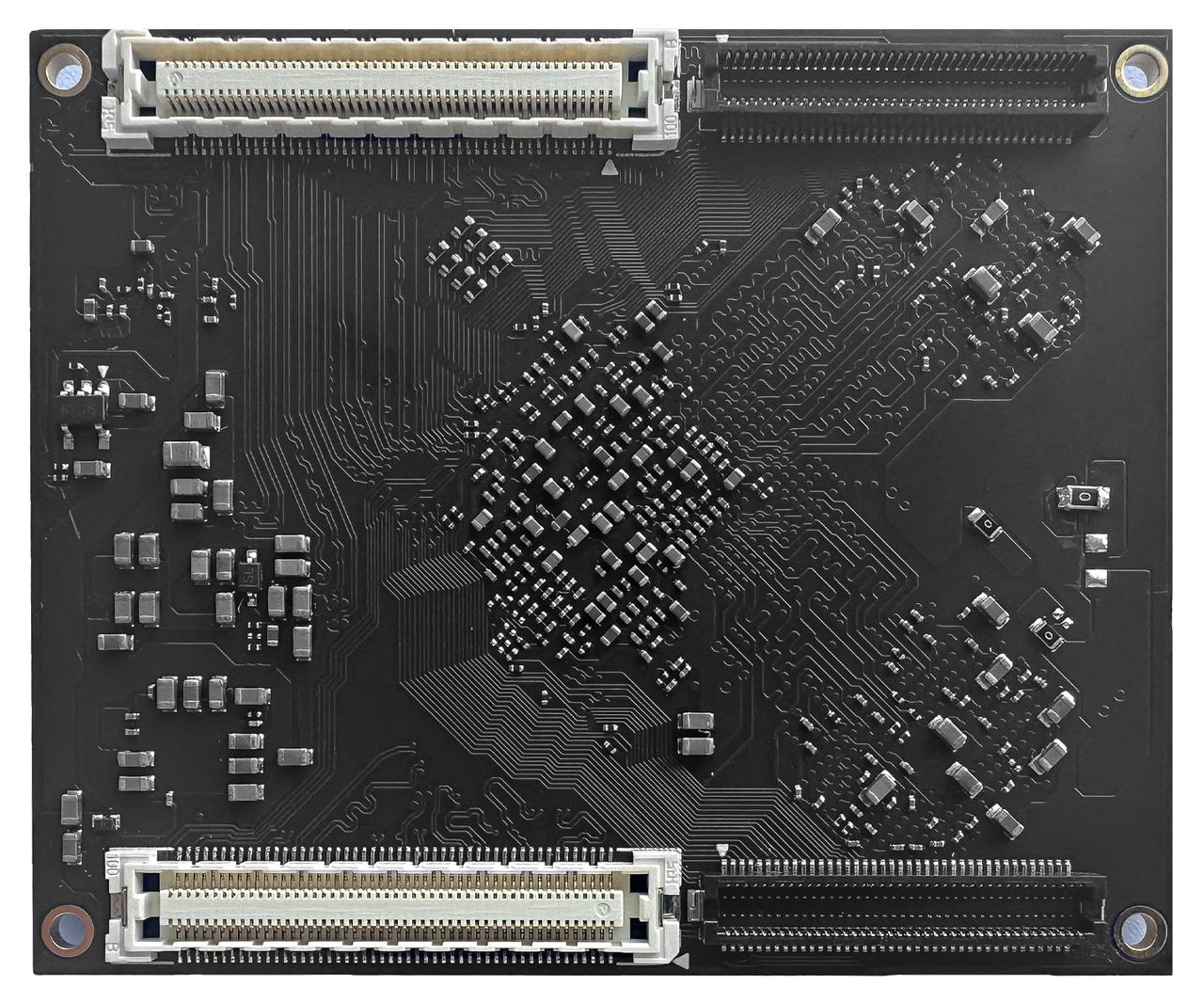

背面图

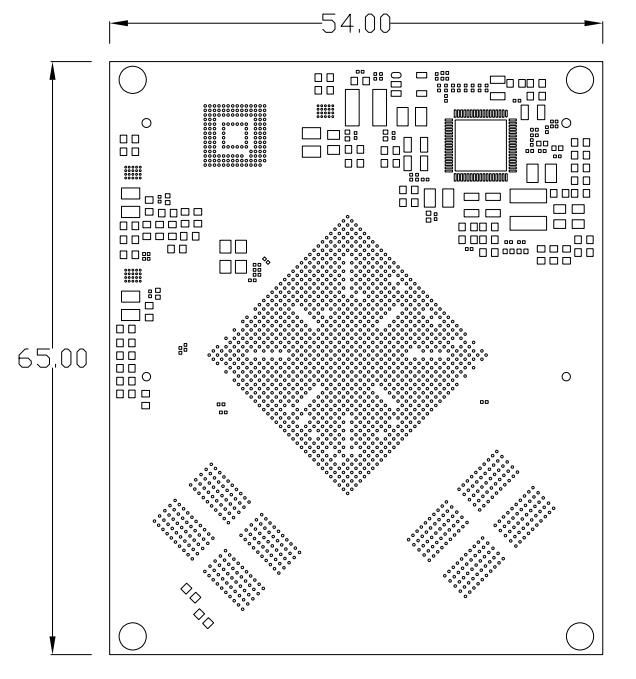

尺寸图
底板介绍

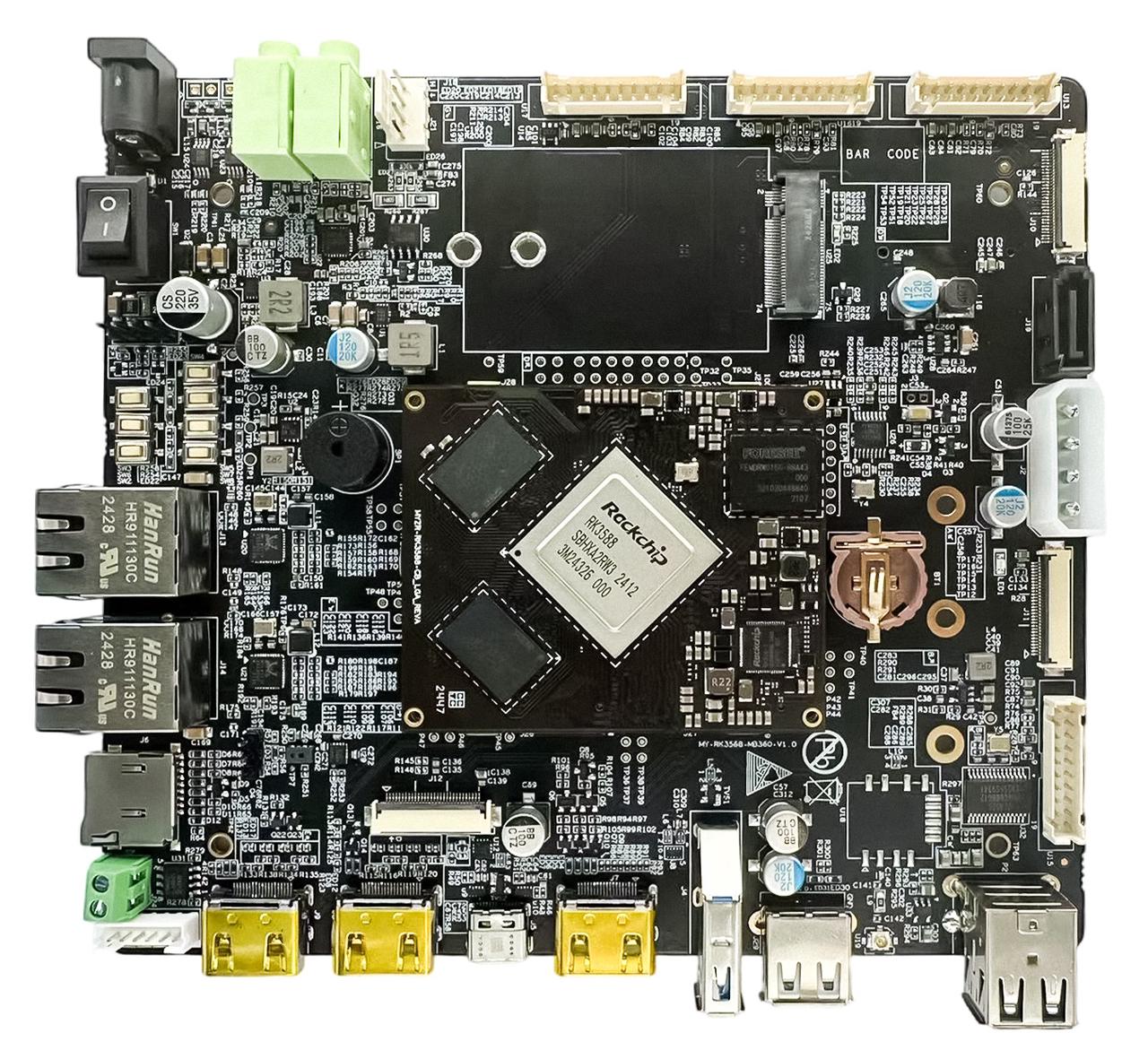

正面图

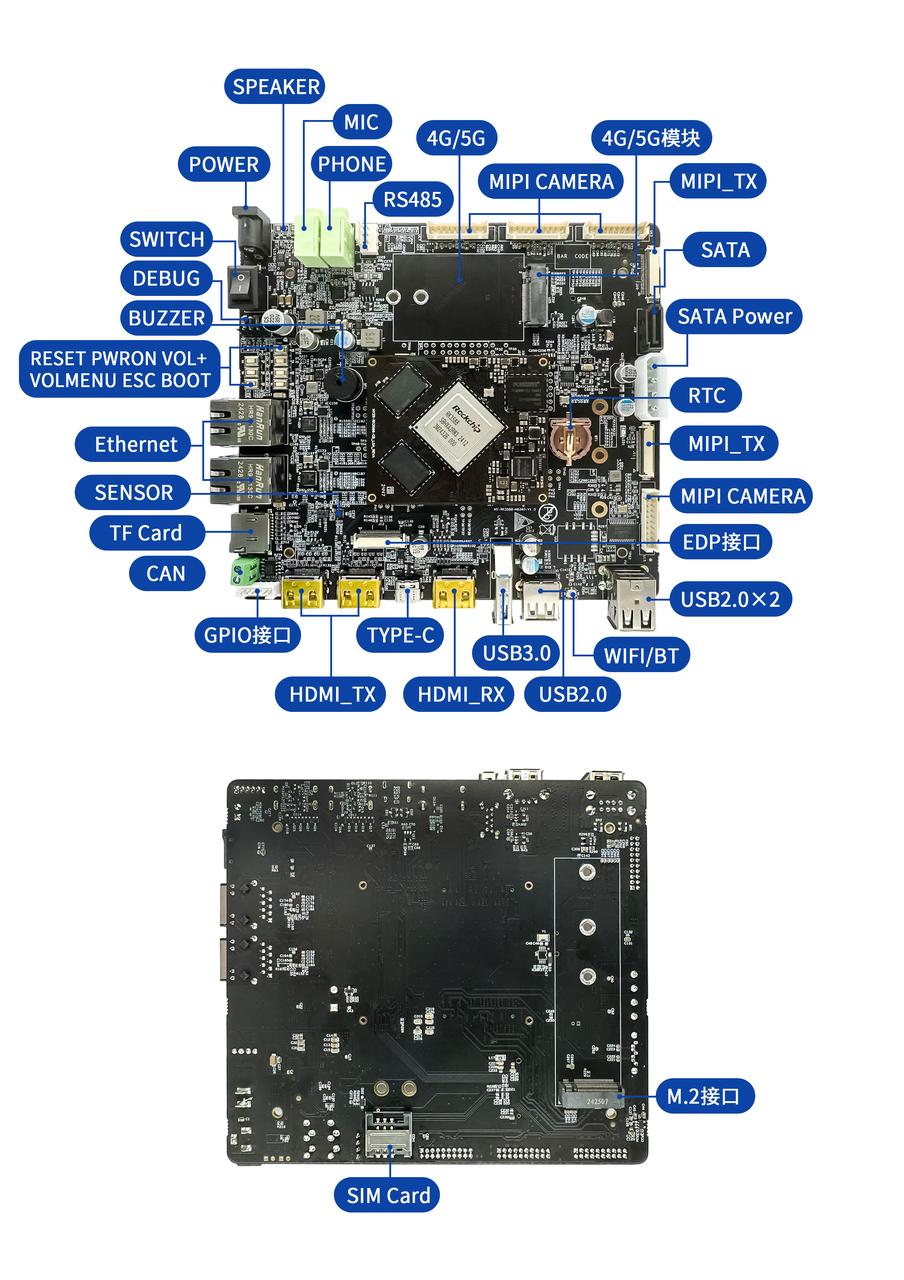

接口图

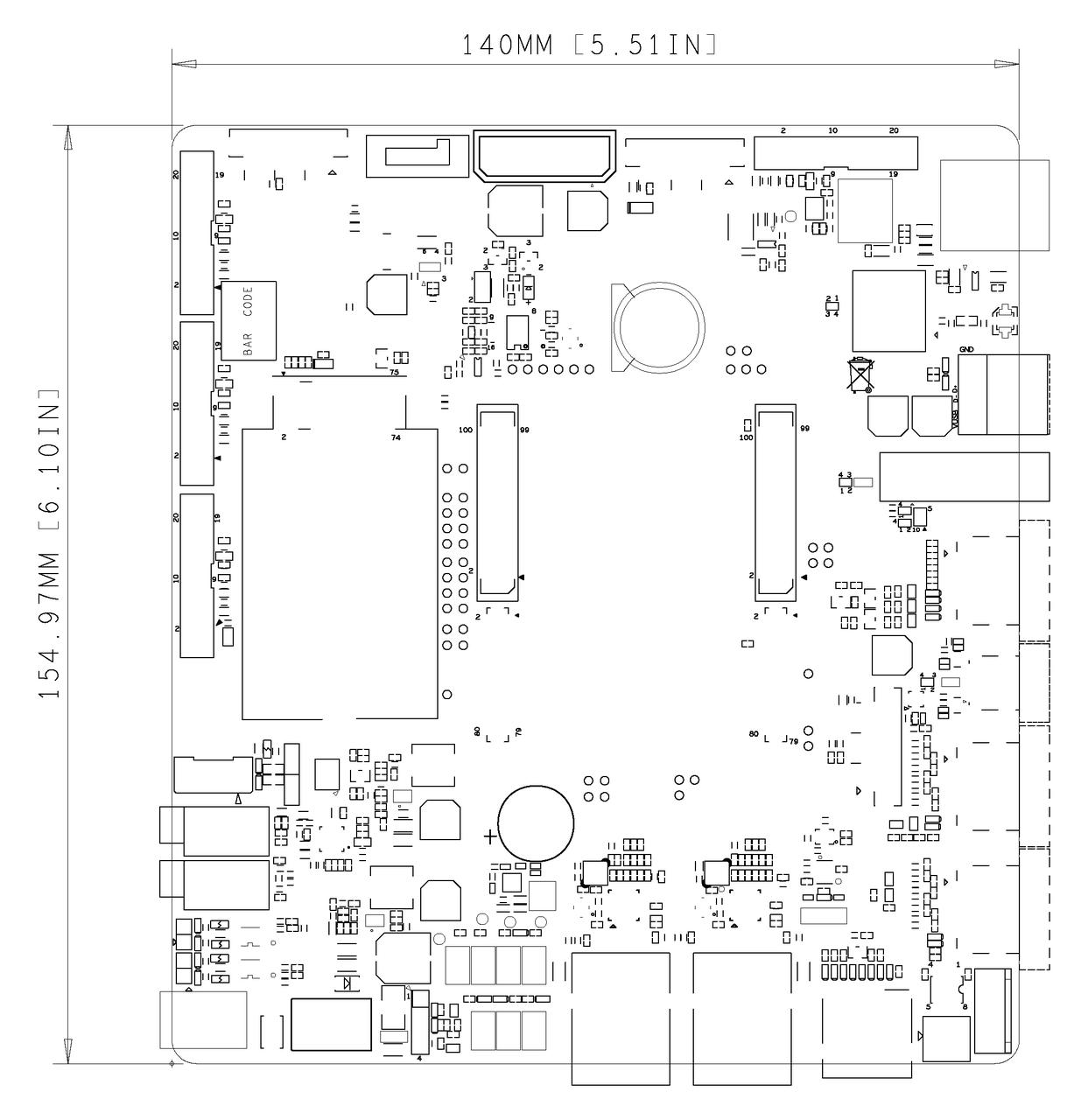

尺寸图
