产品介绍
核心板规格
规格参数
MYZR-SSD2355-LB199核心板接口参数
接口规格 |
最大可配置接口数 |
描述 |
|
通迅接口 |
Ethemet |
2 |
2路10/100Mbps以太网MAC (RMII) |
USB2.0 |
2 |
2路USB 2.0，每路均可配置为Host或Device模式 |
|
UART |
11 |
7路通用UART + 4路FUART |
|
SPI |
4 |
2路主/从模式SPI + 2路仅主模式SPI |
|
12C |
6 |
支持6路I2C接口 |
|
PWM |
20 |
20路PWM输出 |
|
PWM IN |
8 |
支持8路PWM输入捕获 |
|
ADC |
3种规格 |
|
|
|
|||
|
|||
I2S |
3 |
3组I2S接口 |
|
QSPI |
1 |
支持一路QSPI接口 |
|
IrDA |
4 |
支持4个红外数据接口 |
|
Keypad |
1 |
支持7x7键盘矩阵 |
|
外部存储接口 |
SDIO |
1 |
1路SDIO接口 |
eMMC |
1 |
支持eMMC 5.0 |
|
多媒体 |
CSI_MIPI |
2 |
支持2路CSI_MIPI接口（1lane） |
也可以一路2 lane接法 |
|||
DSI_MIPI |
1 |
支持1路MIPI DSI TX接口 (4 data lanes) |
|
RGB |
1 |
支持1路TTL/并行RGB输出接口 |
|
软件版本 |
Linux |
Linux6.1.111 |

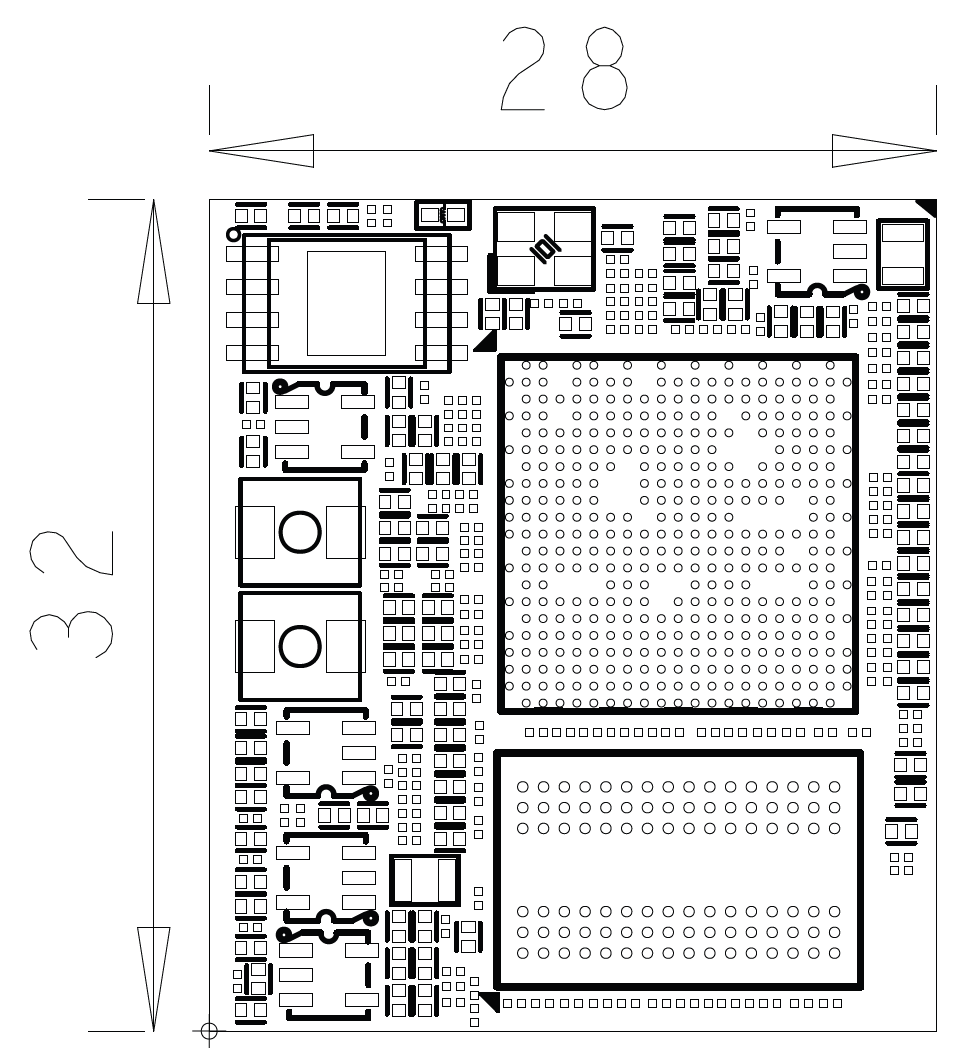

尺寸
28mm*32mm
