平台介绍

产品简介

  • SSD2355 是一款高度集成的 AIoT 系统级芯片

  • 专为个人移动设备、电池设备及AIoT应用设计

  • 集成64位四核处理器、先进ISP与AI加速引擎

  • 具备丰富高速接口，支持多种外设连接

  • 提供高性能、高画质、低成本的完整解决方案

  • 可编程神经网络引擎，助力端侧智能应用落地

目标应用

  1. 智能家居：应用于智能家居中控、AI摄像头、智能门铃等设备。例如，借助其IVE和IPU，可实时进行人形检测、人脸识别，实现智能告警和自动化控制。

  2. 工业视觉：适用于工业传感器、扫码器、小型PLC等。其强大的ISP和IVE支持图像滤波、矩阵运算等操作，可精确识别物体并控制机械臂动作。

  3. 电池设备：广泛用于便携式医疗设备、手持支付终端、对讲机等。其先进的低功耗架构和低泄漏RTC模式，保障了设备的长时间续航。

  4. 消费电子：可用于智能网络摄像机、教育平板、广告播放器等。支持双摄像头输入和多路显示输出，满足交互与显示需求。

  5. 安防监控：作为网络摄像机、视频分析盒的核心，支持30fps流畅视频采集，并通过硬件加密引擎保障视频流安全。

  6. 边缘计算：作为边缘计算节点，在端侧完成传感器数据分析和AI推理，减少云端依赖，实现快速响应。

主要特点

  1. 高性能处理器核心：

  • 采用四核ARM Cortex-A35 CPU，主频高达1.5GHz。

  • 每个核心配备32KB L1 I-Cache和32KB L1 D-Cache，共享256KB L2缓存。

  • 集成Neon和FPU，支持并行计算与浮点运算。

  • 每个核心拥有独立的电源域和电压域，实现精细化的功耗控制。

  1. 强大的AI算力与多核异构：

  • 集成1TOPS NPU：智能处理单元（IPU）为纯硬件加速器，支持4/8/16位可编程精度，赋能端侧AI应用。

  • 高效AI生态：支持主流开源框架模型转换（ONNX/Caffe/TensorFlow等），并高效支持Transformer网络。

  • 算法优化：特别针对PoolFormer、SegFormer、Swin、TopFormer等系列模型进行了优化。

  • 576MHz RISC-V协处理器：形成“通用处理 + 实时硬件控制”的多核异构方案，负责实时任务与低功耗控制，提升系统效率。

  1. 出色的影像处理能力：

  • 安防级ISP：支持12M@30fps或21M@30fps摄像头输入。

  • 多接口输入：支持MIPI CSI（2 data lanes + 2 clock lanes）和并行接口。

  • 先进图像增强：支持3DNR/2DNR、宽动态范围（WDR）、镜头阴影补偿、3A（AWB/AE/AF）等，输出高清画质。

  1. 先进的视频与分析引擎：

  • 智能视频引擎（IVE）：纯硬件加速器，支持Filter2D、高斯滤波、膨胀/腐蚀等图像处理算子以及矩阵乘法，实现高效的视频分析。

  • 智能处理单元（IPU）：除AI推理外，还支持FD/FR、移动检测、物体跟踪等多种视频分析功能。

  1. 灵活的显示输出：

  • 支持MIPI DSI TX 4-lane，最高分辨率2560x1600@60fps。

  • 支持TTL/并行RGB接口，最高分辨率1280x800@60fps。

  • 适配不同尺寸的显示器，支持多屏显示应用。

  1. 丰富的外设接口：

  • 网络：内置双10/100M以太网MAC（EMAC x2）。

  • USB：2个USB 2.0接口，均可配置为Host或Device模式。

  • 存储：支持eMMC 5.0、SDIO 2.0、SPI NOR/NAND Flash。

  • 控制与扩展：7个UART、4个FUART、6个I2C Master、多个SPI Master/Slave、20路PWM输出、8路PWM输入（支持编码器模式）。

  • ADC：内置多路高精度ADC（10位5通道，12位22通道/2通道），用于各类模拟信号采集。

  1. 高集成度音频系统：

  • 支持8通道DMIC、3通道AMIC（单端/差分）、2通道DAC，信噪比（SNR）超过95.2dB。

  • 支持3组I2S（兼容TDM模式），最高8进2出，位宽可达32-bit。

  • 支持SPDIF输入（24-bit）。

  1. 安全与可靠性：

  • 集成硬加密引擎，支持AES/DES/3DES/SM2/SM3/SM4等国密和国际算法。

  • 支持安全启动（Secure Boot）和ARM TrustZone技术。

  • 内置OTP存储器，保障密钥与数据安全。

  1. 低功耗与电源管理：

  • 内置实时时钟（RTC），支持32.768kHz晶振，具备低泄漏模式，适合电池应用。

  • 具备独立电源管理域（PM），支持多种唤醒源。

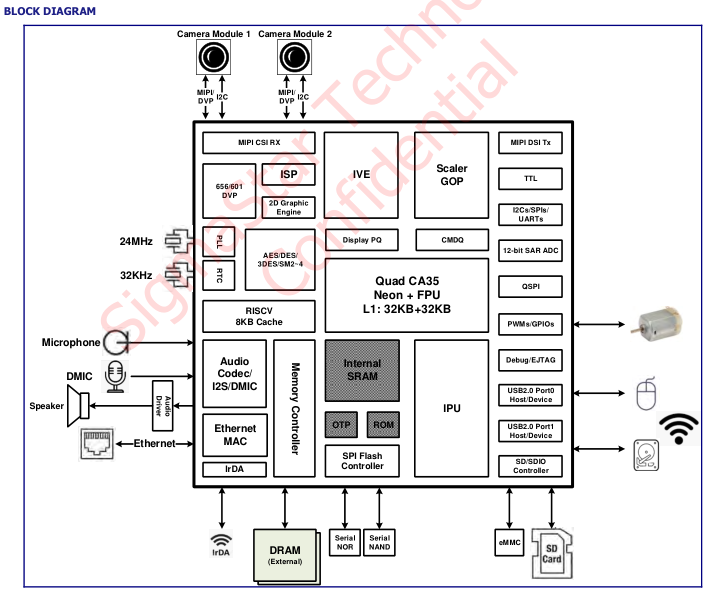

处理器框图


处理器特性

详细参数

CPU

四核ARM Cortex-A35 64位处理器

主频最高1.5GHz

集成576MHz RISC-V协处理器

NPU

集成1TOPS算力的AI处理单元

纯硬件加速器，支持4/8/16位可编程精度

高效支持Transformer网络及主流AI框架

多媒体

智能视频引擎（IVE）支持硬件加速视频分析

显示

支持MIPI DSI TX 4-lane，最高2560x1600@60fps

支持TTL/并行RGB接口，最高1280x800@60fps

支持8/16-bit I8080接口

视频输入

内置ISP，支持12M/21M@30fps摄像头

支持MIPI CSI（2 data lanes）与并行接口

支持双摄像头（1 data lane）输入

高速接口

集成双USB 2.0、双以太网、SD/eMMC及多组SPI/I2C/UART等接口，满足各类外设扩展需求。
