刷机手册

准备文件

  • 下载固件

    • 打开网盘到 1.通用资料 ，下载 1.2-固件 目录。

    • 打开网盘到 1.通用资料 ，下载 1.3-工具 目录。

  • 复制文件

    • 把 1.2-固件/Linux-5.10.145 目录的所有文件复制到 U 盘。

  • 准备工具

    • 把 1.3-工具/TeraTerm.v4.108.zip 解压到 Windows。

开发板连接

  • 断开电源开关：把电源开关（丝印 SW3）拨到 OFF。

  • 拨码到刷机模式：把模式拨码（丝印 SW2）的 1 拨到 OFF，2 拨到 ON。

  • 连接固件U盘：把前面的 U 盘插入到开发板的 USB 接口上（丝印 USB）

    • 提示：为了避免不必要的问题，建议使用 USB 2.0 的 U 盘连接到开发板 USB 座子上的 USB 2.0 接口。

  • 连接调试线：使用 USB Type-C 数据线连接开发板的 Type-C 座子（丝印 CON2）和电脑，打开电脑的设备管理器，可以看到 端口（COM 和 LPT） 下面多出一个 USB-SERIAL CH340 (COMx)，记住 COMx 这个串口号，后面需要使用。

    • 提示：这里不需要给开发板上电，电脑上也会出现 USB-SERIAL CH340 (COMx) 设备。

    • 如果连接 Type-C 线后 USB-SERIAL CH340 (COMx) 上有一个三角形的感叹号，则需要电脑更新 CH340 的驱动（驱动位置 1.3-工具/MYZR-RZV2H-USB驱动.zip）。

    • 如果连接 Type-C 线后没有多出一个 USB-SERIAL CH340 (COMx) 设备，则换一条 Type-C 线，以及换一台电脑连接。

  • 连接电源：把 12~24V 的电源连接到开发板的电源接口上（丝印 P3）。

刷新 BOOT

  • 配置串口

    • 运行解压 1.3-工具/TeraTerm.v4.108.zip 得到的 ttermpro.exe 。

    • 新建连接时选择前面接上 Type-C 线时出来的 COM 口。

    TeraTerm.Serial.New

  • 点击 Tera Term 菜单栏的 Setup -> Serial port… ，选择好参数。

    TeraTerm.Serial.Setup

  • 点 Tera Term 软件菜单栏的 Setup -> Save setup 保存配置，文件名和路径默认即可。这样下次使用时会自动载入我们刚才的配置。

  • 接通电源

    • 把电源开关拨到 *ON* ，使开发板的电源接通，可以在 Tera Term 软件上看到：

    SCI Download mode (Normal SCI boot)
-- Load Program to SRAM ---------------

  • 加载工具

    • 加载 Flash 工具：把 1.2-固件/Linux-5.10.145/boot-files-<date> 目录里的 Flash_Writer_SCIF_MYZR_RZV2H_INTERNAL_MEMORY.mot 文件直接拖入到 Tera Term 软件窗口上。

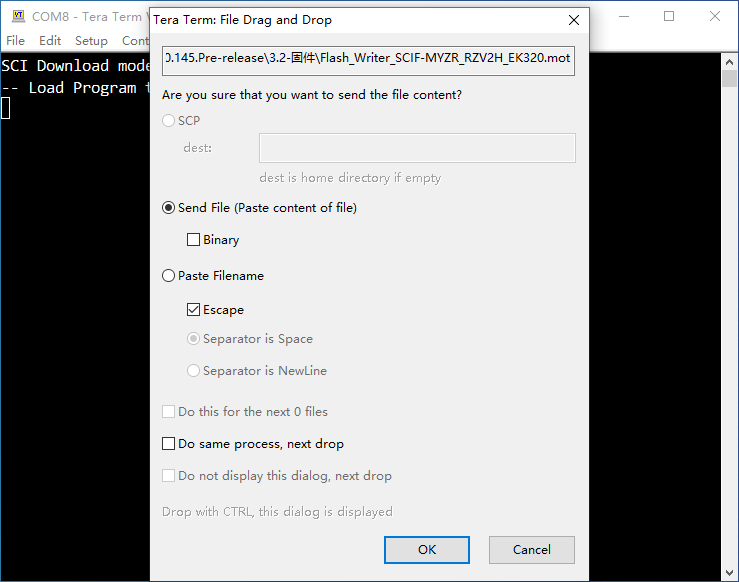

    TeraTerm.SendFile.FlashWriter

    • 等待 Flash 工具传输完成，传输过程中可以看到传输进度。

    TeraTerm.Transmit.FlashWriter

  • 切换传输速率

    • 在上一步的 Flash 工具传输完成后，在 Tera Term 上输入 sup

    TeraTerm.FW.SUP

    • 修改串口速率（加快后续文件传输）：在 Trea Term 的菜单栏上点击 Setup -> Serial port… ，修改串口波特率为 921600。

    TeraTerm.Serial.912600

  • 刷入 bl2 固件：

    • 在 Tera Term 软件上输入如下：

    em_w
1
1
8101e00

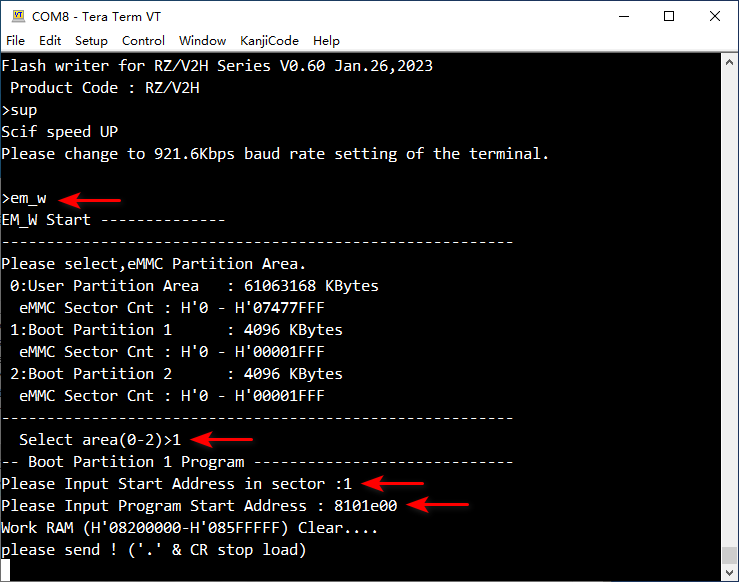

    TeraTerm.FW.BL2.CMD

    • 传输 bl2 固件：把 1.2-固件/Linux-5.10.145/boot-files-<date> 目录的 bl2_bp_emmc-myzr-rzv2h-bb320-revb-8g.srec 文件直接拖入到 Tera Term 软件窗口上，并等待传输完成。

    提示：这一步选择的文件需要与开发板的内存容量对应，比如 revb-4g 或 revb-16g。

    TeraTerm.Transmit.BL2 TeraTerm.FW.BL2.Done

  • 刷入 fip 固件：

    • 在 Tera Term 软件上输入如下：

    em_w
1
300
44000000

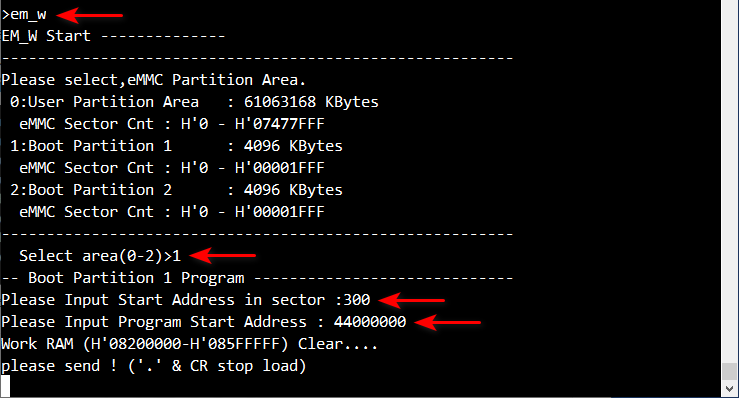

    TeraTerm.FW.FIP.CMD

    • 传输 fip 固件：把 1.2-固件/Linux-5.10.145/boot-files-<date> 目录的 fip-myzr-rzv2h-bb320-revb-8g.srec 文件直接拖入到 Tera Term 软件窗口上，并等待传输完成。

    提示：这一步选择的文件需要与开发板的内存容量对应，比如 revb-4g 或 revb-16g。

    TeraTerm.Transmit.FIP.Loading TeraTerm.FW.FIP.Done

  • 烧录 Boot 完成

    • 至此，Boot 烧录完成，把电源开关拨到 OFF，关闭 Tera Term 软件，继续下一步操作。

刷新系统

启动 BOOT

  • 插入 U 盘：把之前准备好的 U 盘插入到开发板的 USB 接口（丝印 USB）

  • 拨码到启动模式：把模式拨码（丝印 SW2）的 1 拨到 ON，2 拨到 ON。

  • 打开终端软件：运行解压 TeraTerm.v4.108.zip 得到的 ttermpro.exe 。如果前面的步骤有保存配置，这时打开就不需要配置了。如果之前的步骤没有保存配置，则按前面配置串口。

  • 接通电源：把电源开关拨到 ON ，使开发板的电源接通，在 Tera Term 软件上看到到计时出现时，按下电脑的 Enter 按键。

    NOTICE:  BL2: v2.7(release):3ff5203
NOTICE:  BL2: Built : 12:10:31, May 24 2025
NOTICE:  BL2: Booting BL31
NOTICE:  BL31: v2.7(release):3ff5203
NOTICE:  BL31: Built : 12:10:31, May 24 2025


U-Boot 2021.10 (May 26 2025 - 08:03:39 +0000)

CPU:   Renesas Electronics CPU rev 1.0
Model: MYZR RZV2H LGA320 Evaluation Kit - 8GB Memory
DRAM:  7.9 GiB
MMC:   mmc@15c00000: 0, mmc@15c10000: 1
Loading Environment from MMC... *** Warning - bad CRC, using default environment

In:    serial@11c01400
Out:   serial@11c01400
Err:   serial@11c01400
Net:   eth0: ethernet@15c30000
Hit any key to stop autoboot:  0
=>

刷新系统

  • 清除旧的环境变量：为了避免产生不必要的错误，这里清除旧的环境变量，命令如下：

    env default -a; saveenv

    执行命令后，重启开发板继续下一步。

  • 启动刷机系统：输入下面的命令即可从 U 盘启动刷机系统。

    run bootcmd_usb

  • 等待刷机完成。

进入系统

  • 刷机完成后会自动重启并启动系统，系统启动完成后可以看到的信息如下。

    Poky (Yocto Project Reference Distro) 3.1.31 myzr-rzv2h-ek320 ttySC0

BOARD: MYZR RZV2H LGA320 Evaluation Kit
LSI: RZ/V2H
AI SDK V5.00 (Source Code)
myzr-rzv2h-ek320 login:

  • 这时输入 root 即可登录。

    root

  • 附图

    Update.Done.Login
