产品介绍
核心板规格
规格参数（应包括温度参数、支持的系统版本）
MYZR-K1核心板资源表
接口名称 |
数量 |
描述 |
|
通讯接口 |
Ethernet |
2 |
支持2路 10/100/1000 Mbps RGMII |
USB2.0 |
3 |
支持2路USB2.0 OTG、1路USB2.0 HOST |
|
USB3.0 |
1 |
支持1路USB 3.0 (combo PCIE PortA) |
|
UART |
10 |
支持10路UART |
|
SPI |
2 |
支持2路SPI |
|
I2C |
9 |
支持8路AP_I2C、1路HDMI I2C |
|
CAN |
1 |
支持1路CAN |
|
PWM |
20 |
支持20路PWM |
|
ADC |
3 |
支持3路ADC |
|
I2S |
2 |
支持2路I2S |
|
PCIE |
3 |
支持1路PCIE PortA Gen2x1、1路PCIE PortB Gen2x2、1路PCIE PortC Gen2x2 |
|
外部存储 |
SDIO |
2 |
支持1路SDIO (×1 for WIFI)、支持1路SD (×1 for TF card) |
多媒体 |
CSI |
3 |
支持2路4Lane CSI或1路4Lane和2路Lane CSI |
4-Lane + 4-Lane mode |
|||
4-Lane + 2-Lane mode |
|||
4-Lane + 2-Lane + 2-Lane mode (triple sensor) |
|||
DSI |
1 |
支持1路4Lane DSI |
|
HDMI |
1 |
支持1路HDMI TX |
|
操作系统 |
|
||
|
|||
|
|||
核心板介绍

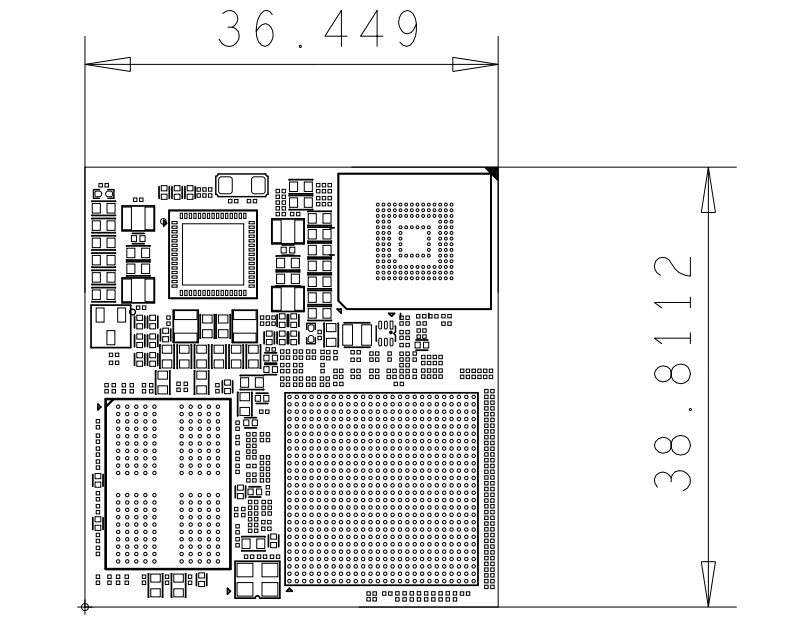

核心板尺寸图

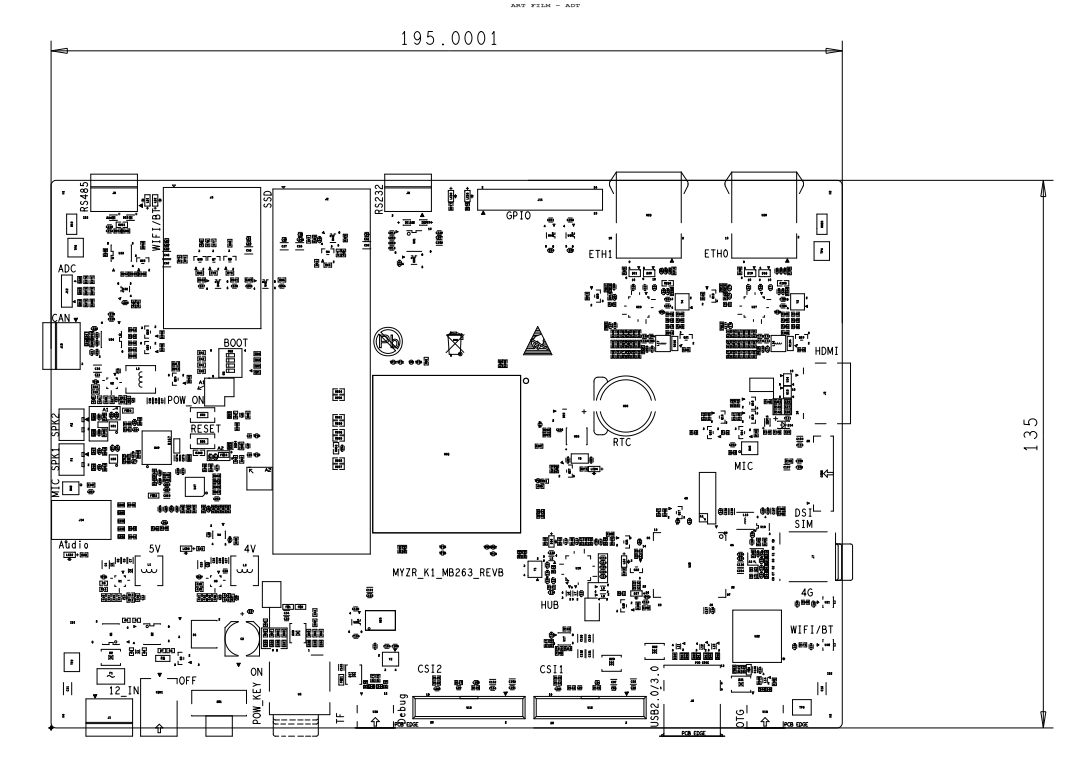

底板介绍
