硬件设计指导

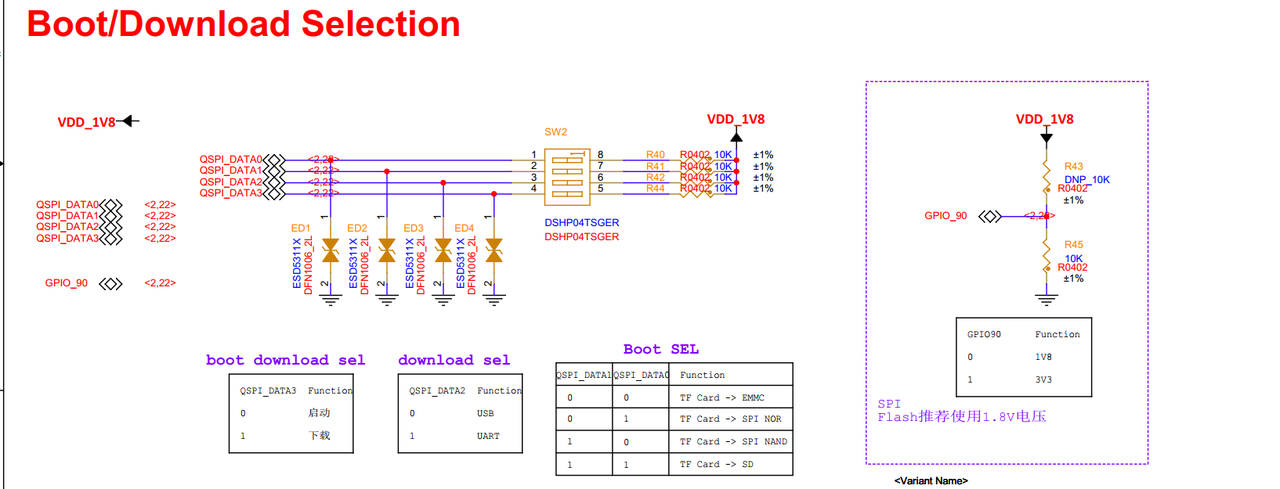

1、Boot/Download Selection电路

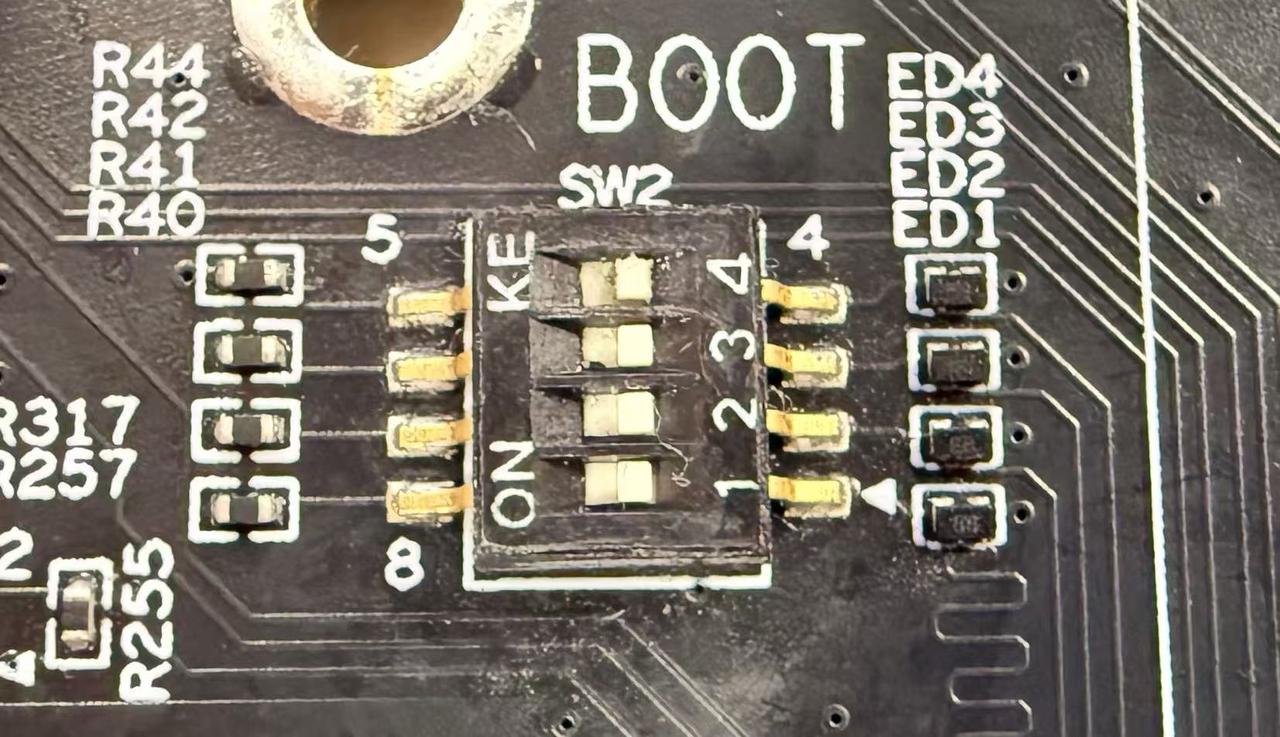

K1分别支持TF Card、EMMC、SPI NOR、SPI NAND等启动，并可选择USB或者Uart下载。开发板通过SW2拨码开关控制QSPI_DATA[3:0]信号进行配置

设计要点：

1. 拨码开关处需加ESD防护器件

2. QSPI_DATA[3:0]默认低电平，注意上拉电平是否与IO电平匹配。如下图所示，通过拨码开关控制BOOT信号的高低电平，从而达到Boot/Download模式的选择

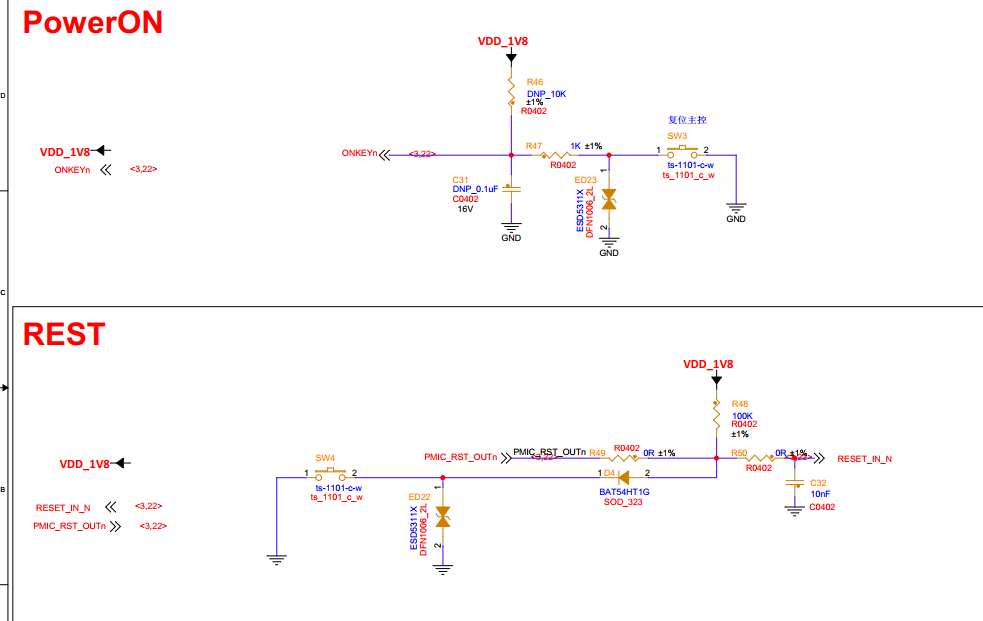

2、复位电路

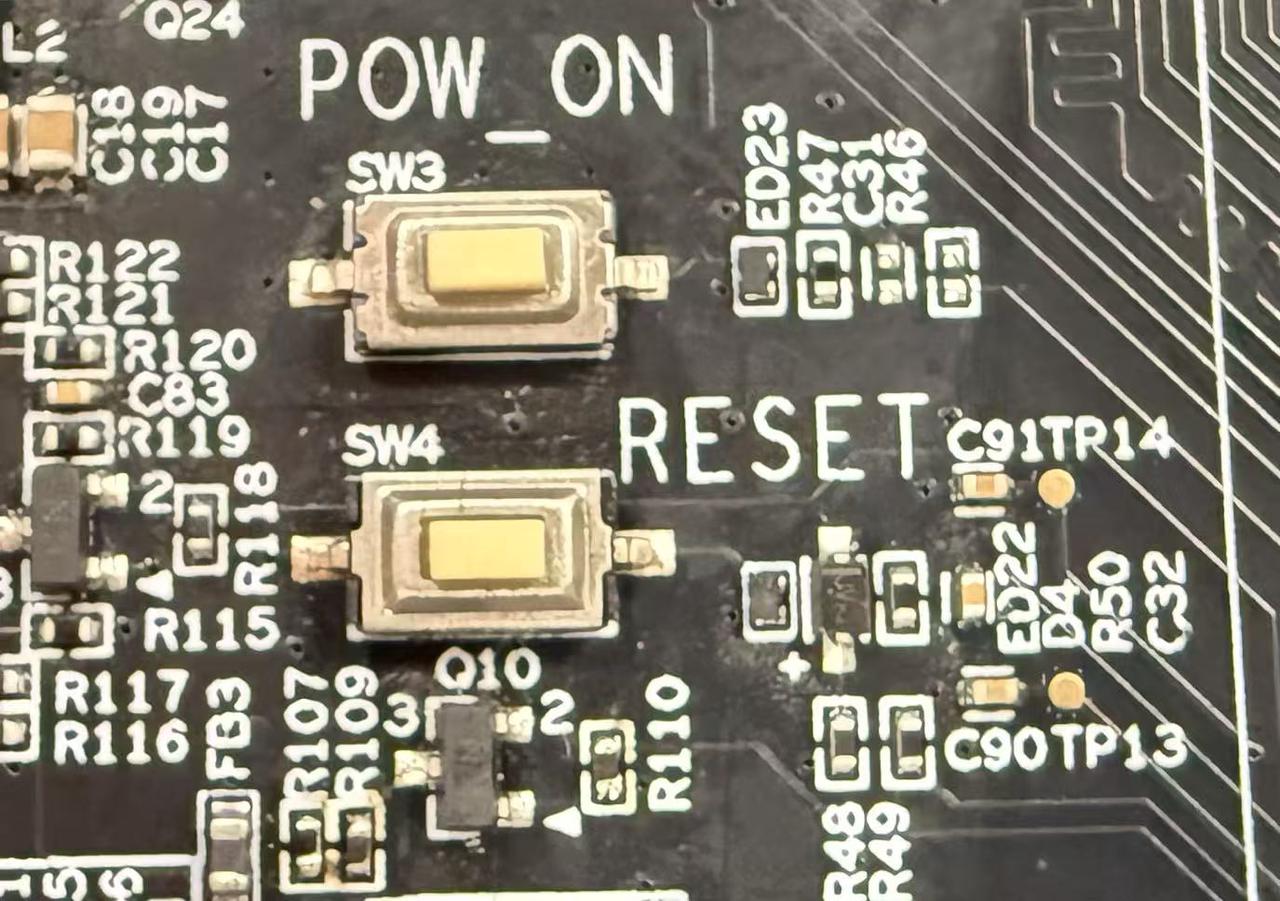

K1硬件复位通过由外部控制，低电平有效。SW3电源复位按键，SW4系统复位按键。

设计要点：

1. 管脚需要增加 10nF 电容，⽤来消除复位信号上的抖动，增强抗⼲扰能⼒，防⽌误触发导致的系统 异常复位

2. RESET_IN_N ⽹络的上拉电源必须和 IO 电源域（即上拉到VCC18_GPIO）保持⼀致

3. P1的PGOOD信号与K1的RESET_IN_N信号直接连接，按键复位K1+P（PMIC芯片）

4. 若与其他复位来源复⽤，需要增加与⾮⻔或者⼆极管隔离

5. 按键处加ESD防护器件

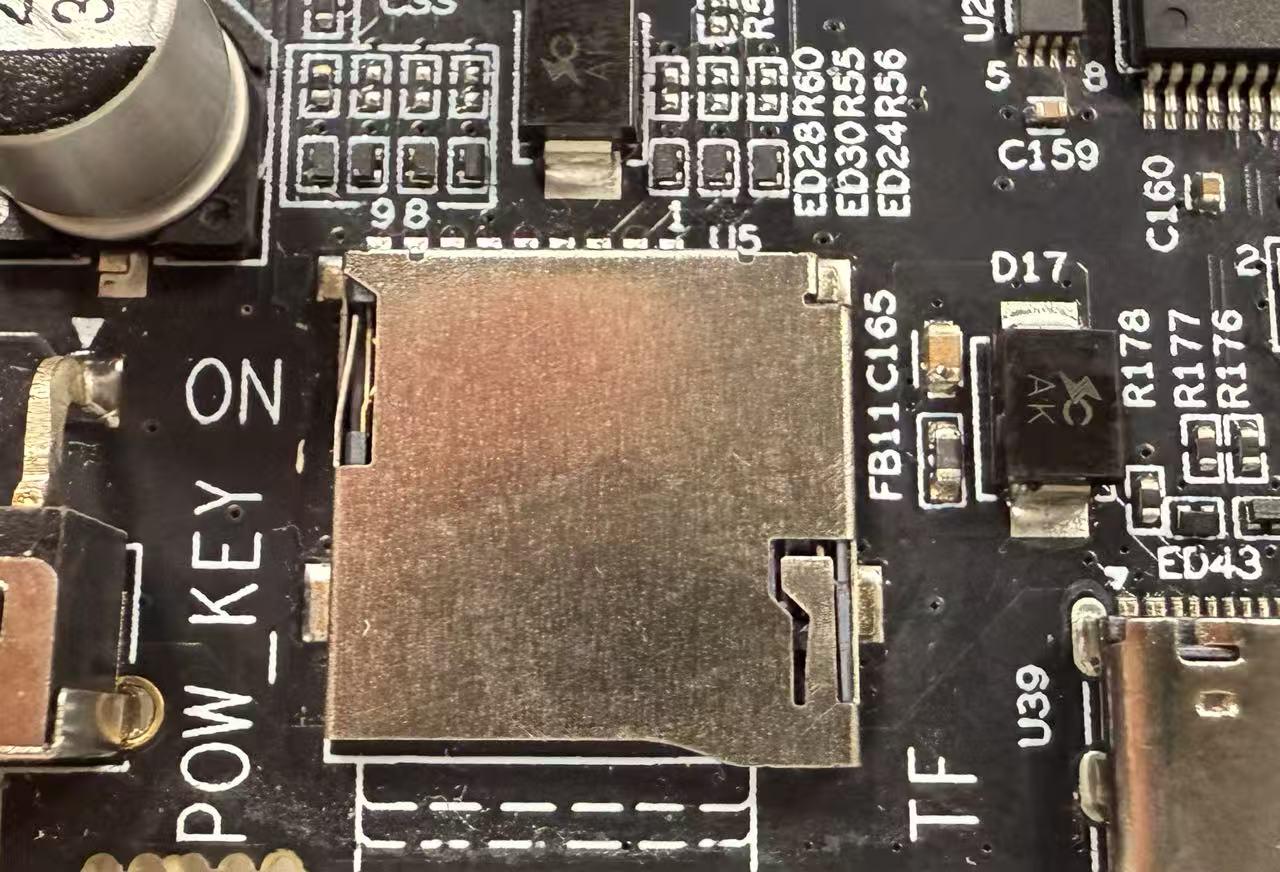

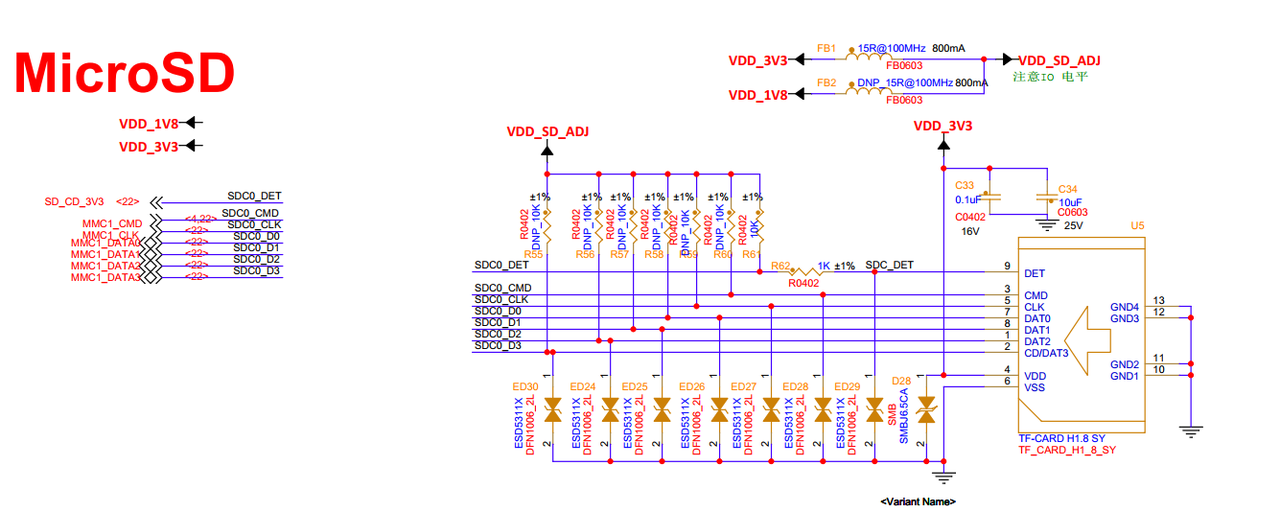

3、TF卡

K1 有 2 个MMC 接⼝，MMC1⽀持 3.3V/1.8V 电平，MMC2接⼝电平只⽀持 1.8V。MMC1/2 ⽀持对接 SDIO 接⼝ WIFI，SD Card。U5 为 Micro SD 卡接口， 通过 MMC1 总线引出，采用 4bit 数据线模式。

设计要点：

1. MMC_CLK信号是否有串接22R（核心板上已接）

2. 若信号要接上拉电阻，注意上拉电平是否与IO电平匹配

3. TF卡座子处接ESD防护器件

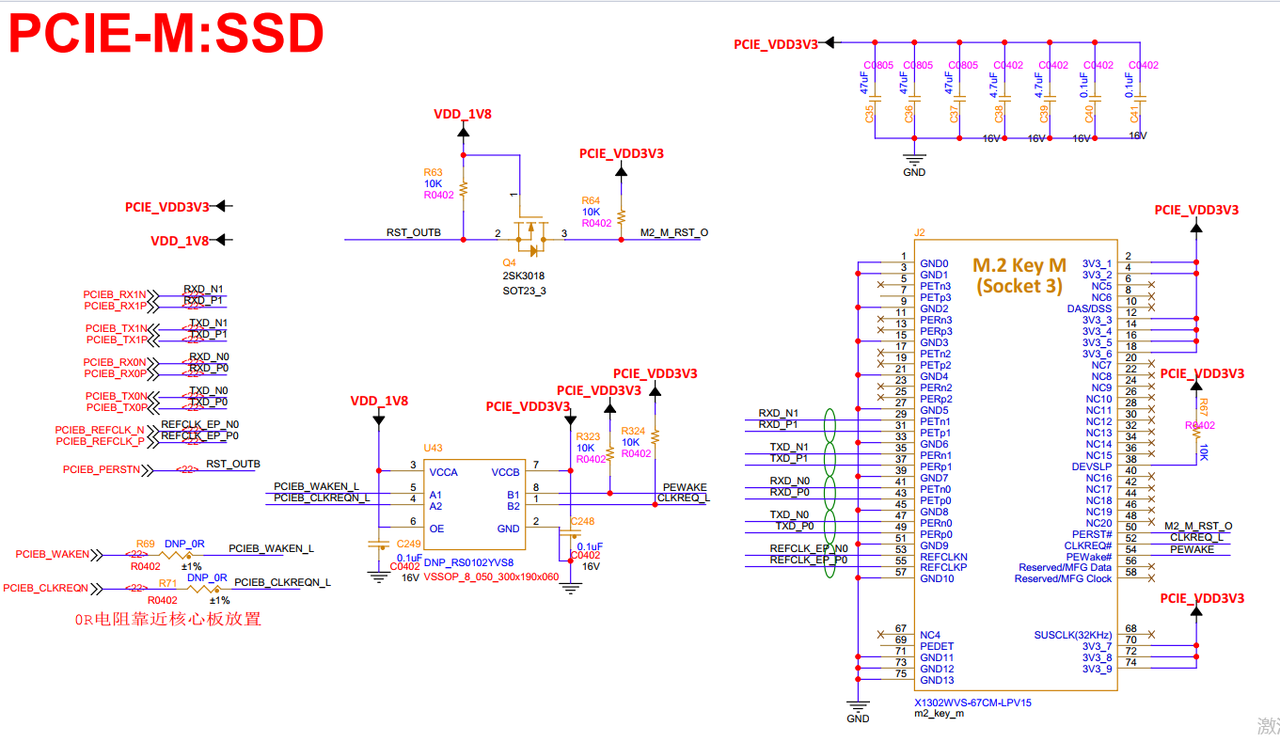

4、PCIE

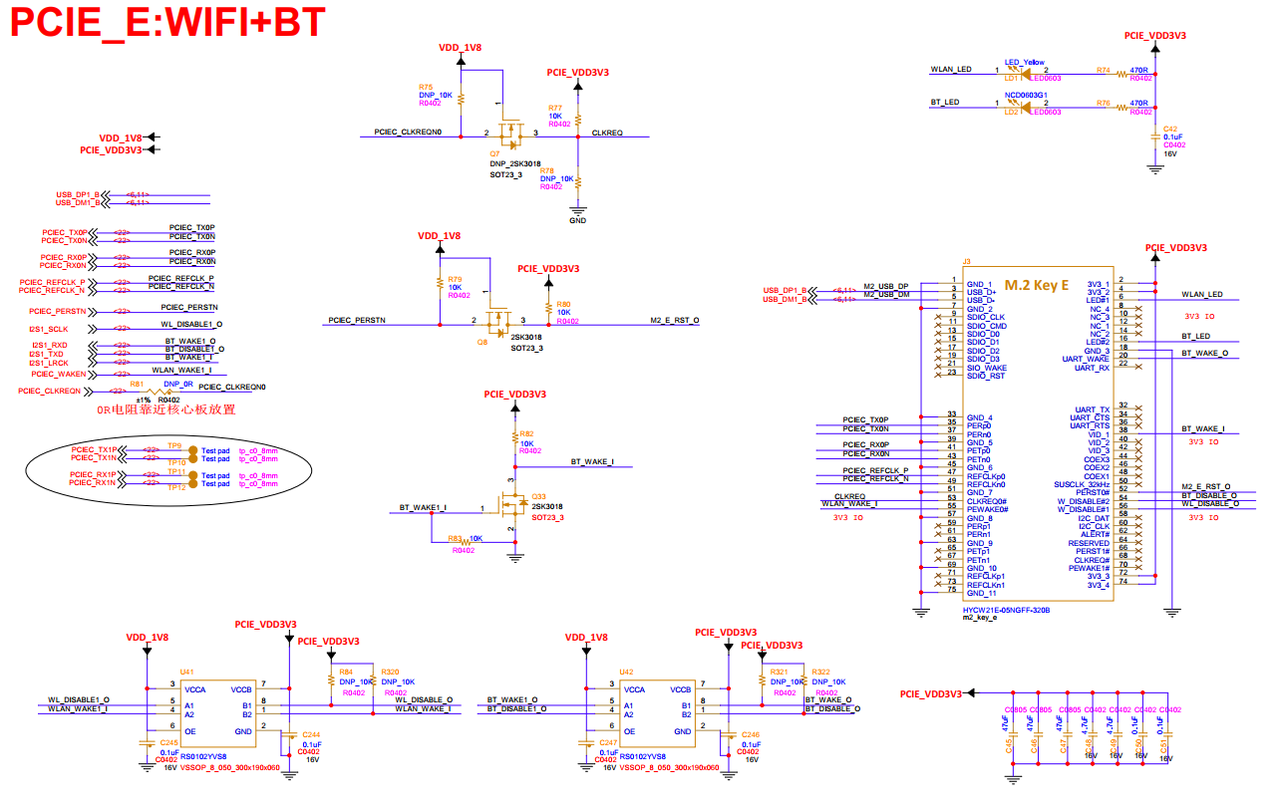

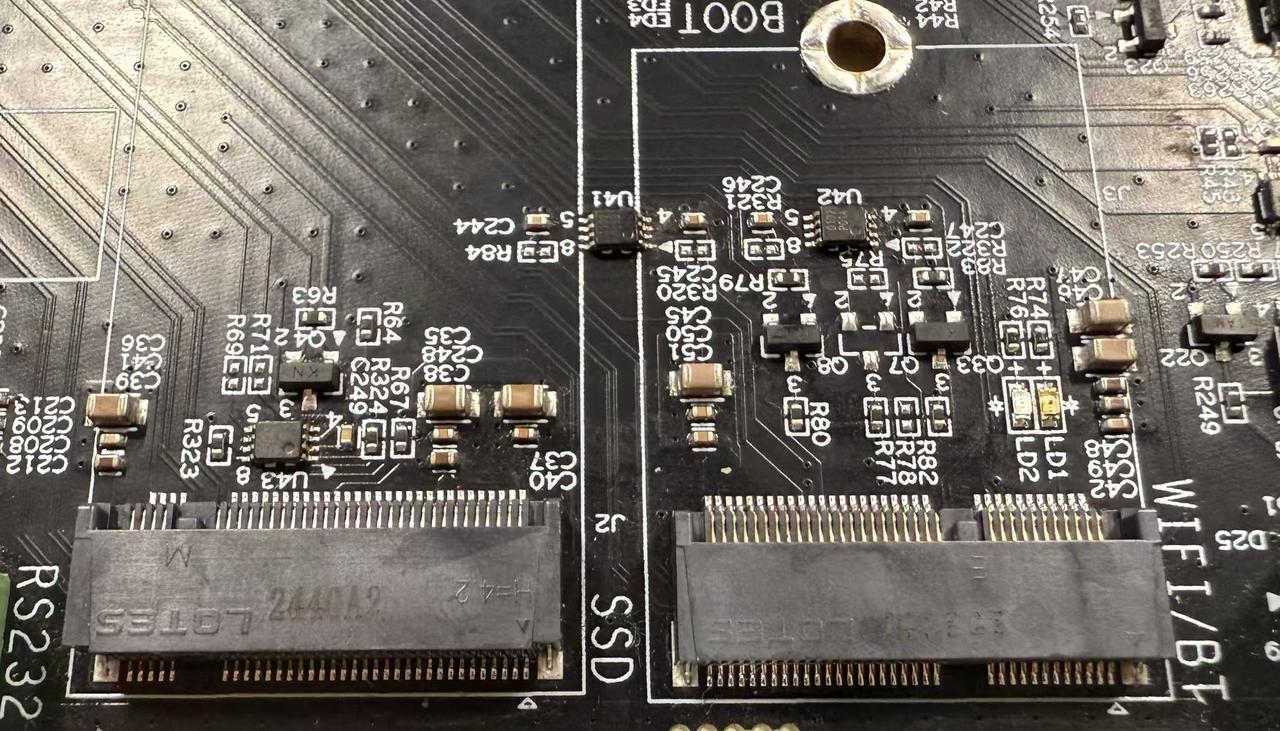

K1 提供3 个 PCIE 接⼝。PCIE PortA Gen2x1；PCIE PortB Gen2x2；PCIE PortC Gen2x2。J2为M.2 Key M座子，可外接SSD。J3为M.2 Key E座子，可外接WIFI模块。

设计要点：

1. PCIE_RXP/N

如果对接器件是 IC，那么 RX 差分信号必须在对接器件端串联220nF 电容。

如果对接器件是 PCIE 插槽， RX 差分信号直接连接⾄插槽管脚上⽆需串联电容。

2. PCIE_TXP/N

差分信号必须在 K1 端串联 220nF 电容进⾏ AC耦合（核心板上已串联）

3. PCIE_REFCLKP/N ⽀持两种时钟⽅案：

K1 给对接器件提供时钟。PCIE 差分时钟信号直接连接。

外部器件给 K1 提供时钟。PCIE 差分时钟信号在外部器件源端必须加 49.9Ω 下拉电阻。时钟偏差约束±300ppm，符合PCIE协议规范。

5、Audio

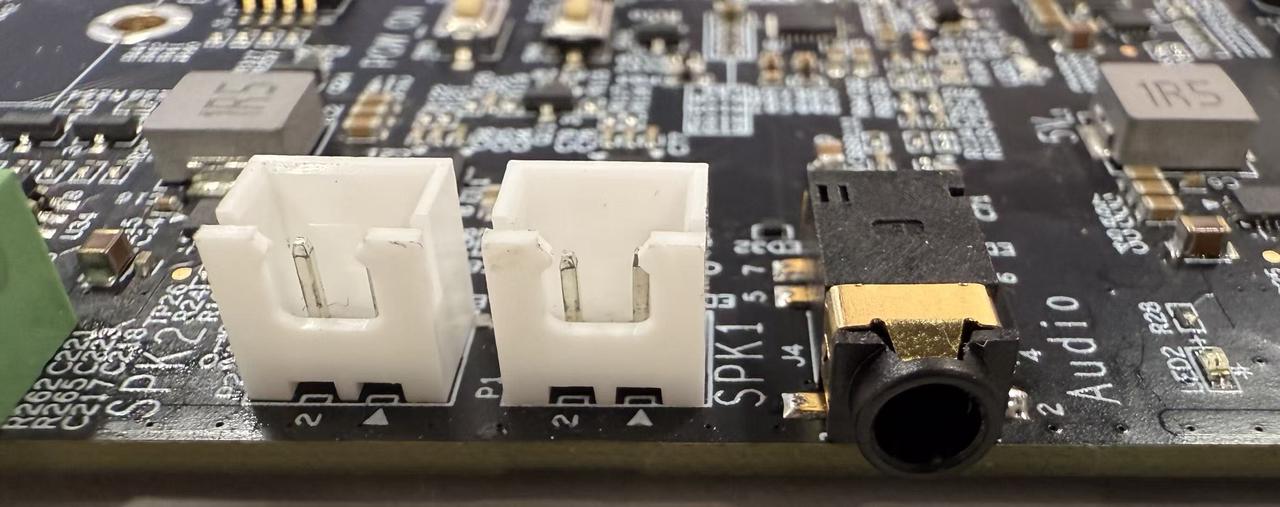

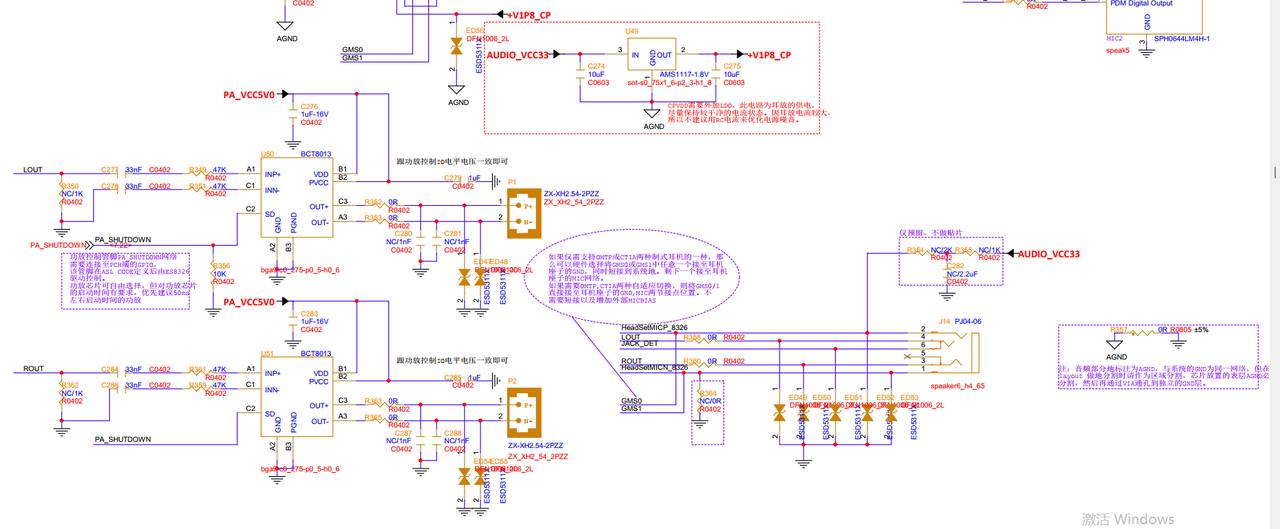

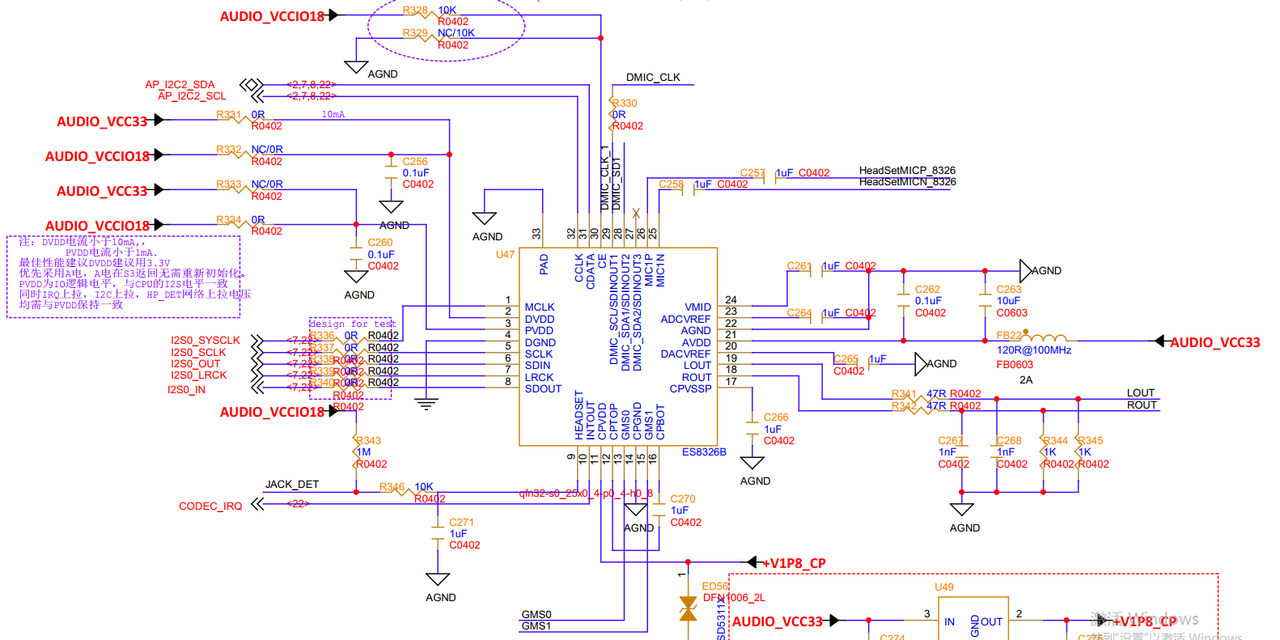

K1⽀持 2路全双工 I2S 接口。开发板上通过ES8326B音频编解码芯片，引出HP、MIC、SPK等功能。J14为耳机座子，采用4 节、3.5mm音频插座，SPK采用2.5mm间距的线对板针座（P1、P2）。

设计要点：

1. 插入检测引脚注意加上拉

2. ES8326B芯片的CPVDD需要外加LDO，此电路为耳放的供电，尽量保持较干净的电流状态。因耳放电流较大，所以不建议用RC电流来优化电源噪音

3. 数字地和模拟地通过0R电阻进行隔离

4. 音频座子需加ESD防护器件

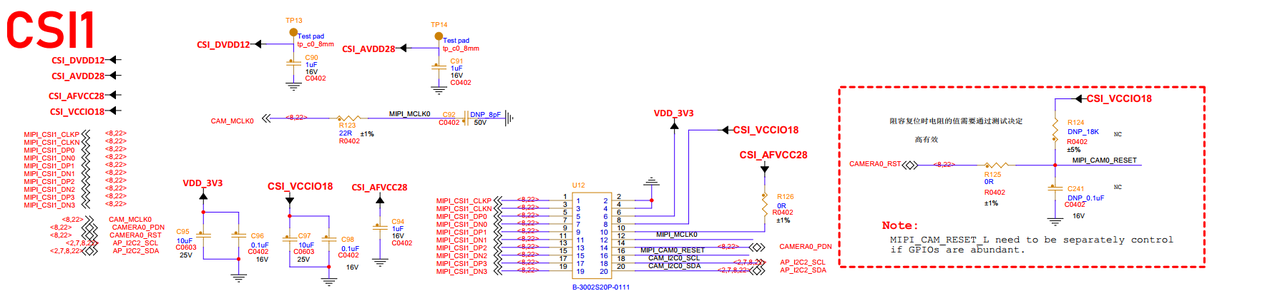

6、CSI

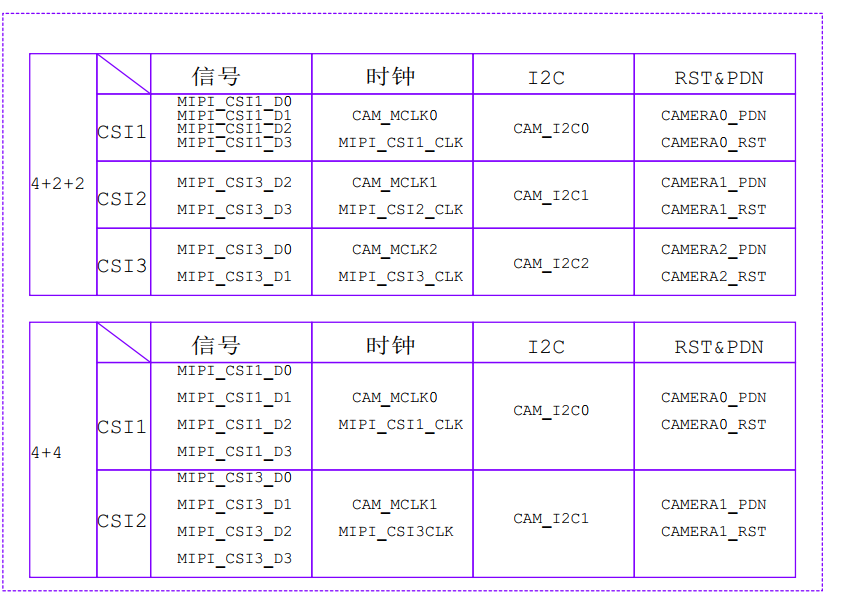

K1差分视频输⼊接口⽀持4lane+4lane输⼊或4lane+2lane+2lane输⼊，每一通道最高支持1.5Gbps。4lane+2lane+2lane输⼊模式下，⽀持三摄同时出图，但ISP只能处理两路，剩余1路摄像头可以是YUV或RAW，不能经过ISP处理，只能通过ccic dma模块dump数据到ddr中。

• MIPI CSI1

四对差分数据参考 MIPI_CSI0_CK1XP/N 差分时钟采样；

• MIPI_CSI2

[2 Lane模式]：MIPI_CSI3_D2P/N、MIPI_CSI3_D3P/N两对差分数据参考 MIPI_CSI2_CKP/N 差分时钟采样

• MIPI_CSI3

[2 Lane模式]：MIPI_CSI3_D0P/N、MIPI_CSI3_D1P/N 参考 MIPI_CSI3_CKP/N 时钟采样。

[4 Lane模式]：MIPI_CSI3_D0P/N、MIPI_CSI3_D1P/N ,MIPI_CSI3_D2P/N、MIPI_CSI3_D3P/N 参考MIPI_CSI3_CKP/N 差分时钟采样。

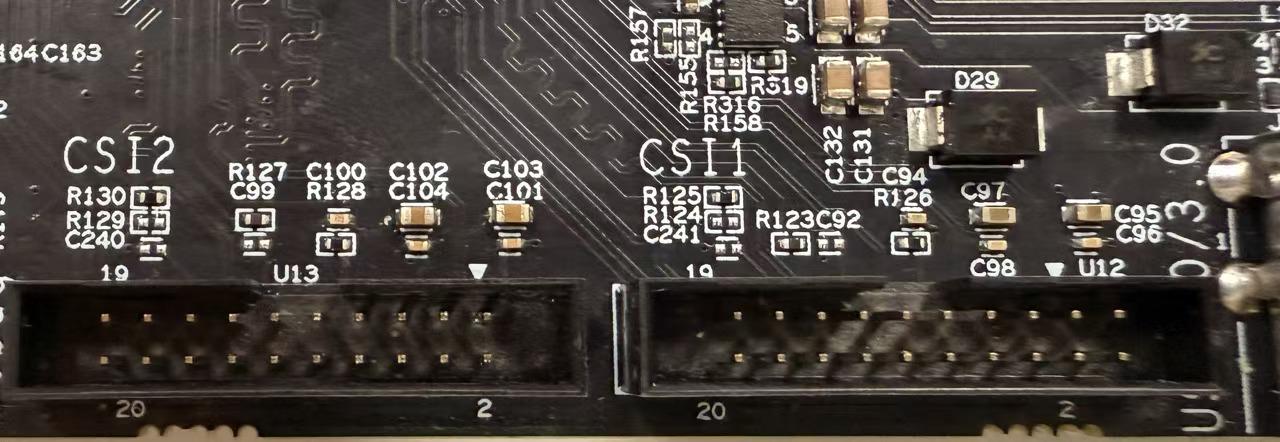

U12、U13为CSI接口，采用2mm间距的简牛座

7、DSI

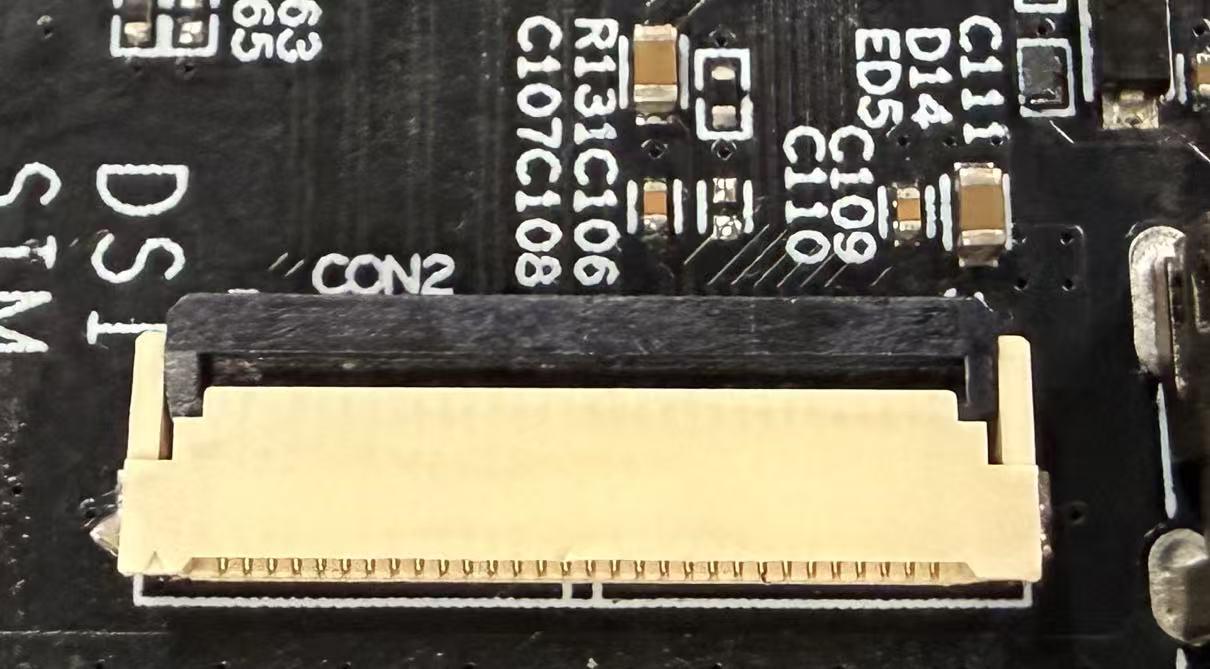

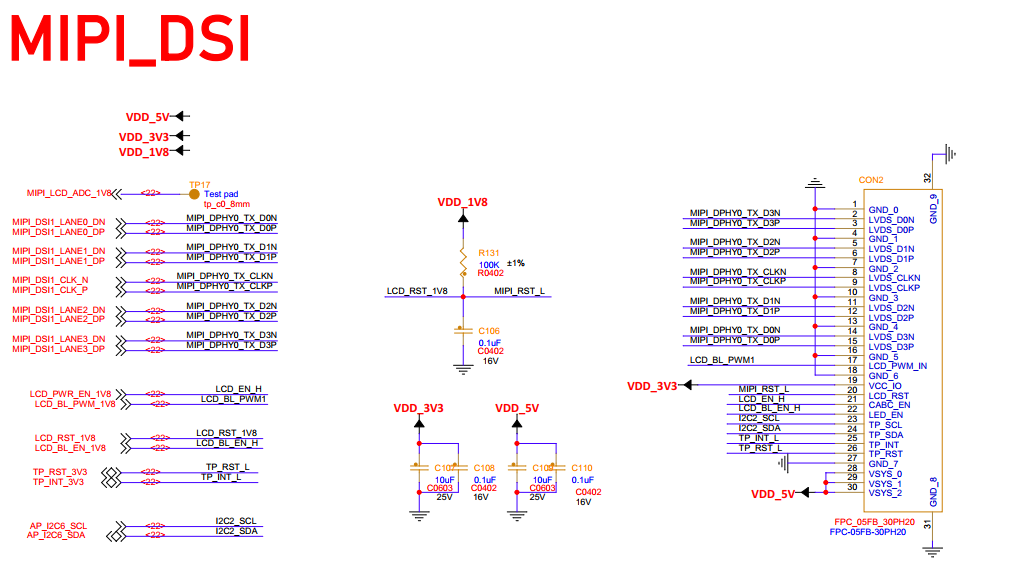

K1 内置了⼀个4Lane的 MIPI TX PHY，⽤于对接 MIPI 接⼝的 LCD 屏,每条通道最高支持1200Mbps。CON2为 MIPI_DSI的接口，采用 30pin,间距为0.5mm的FPC 连接器。

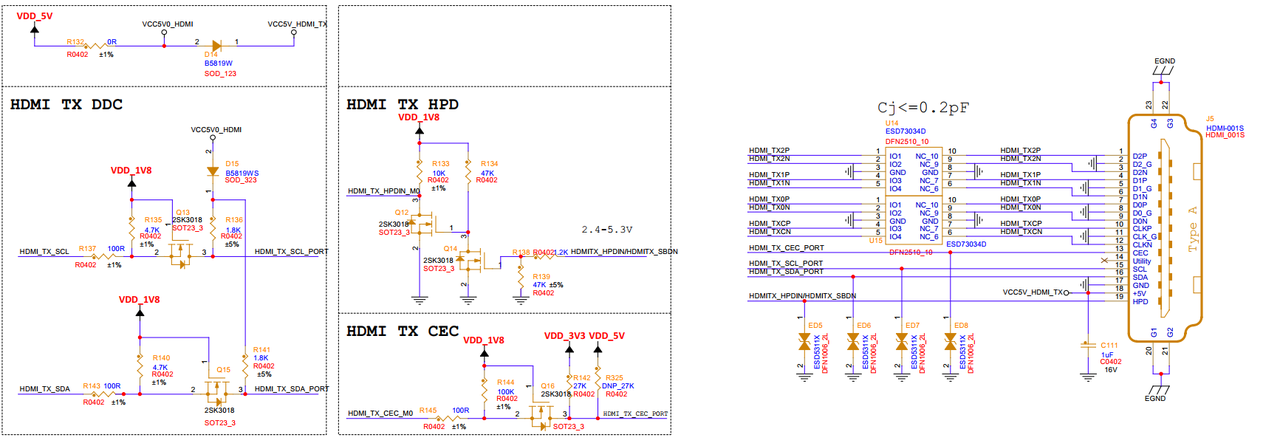

8、HDMI

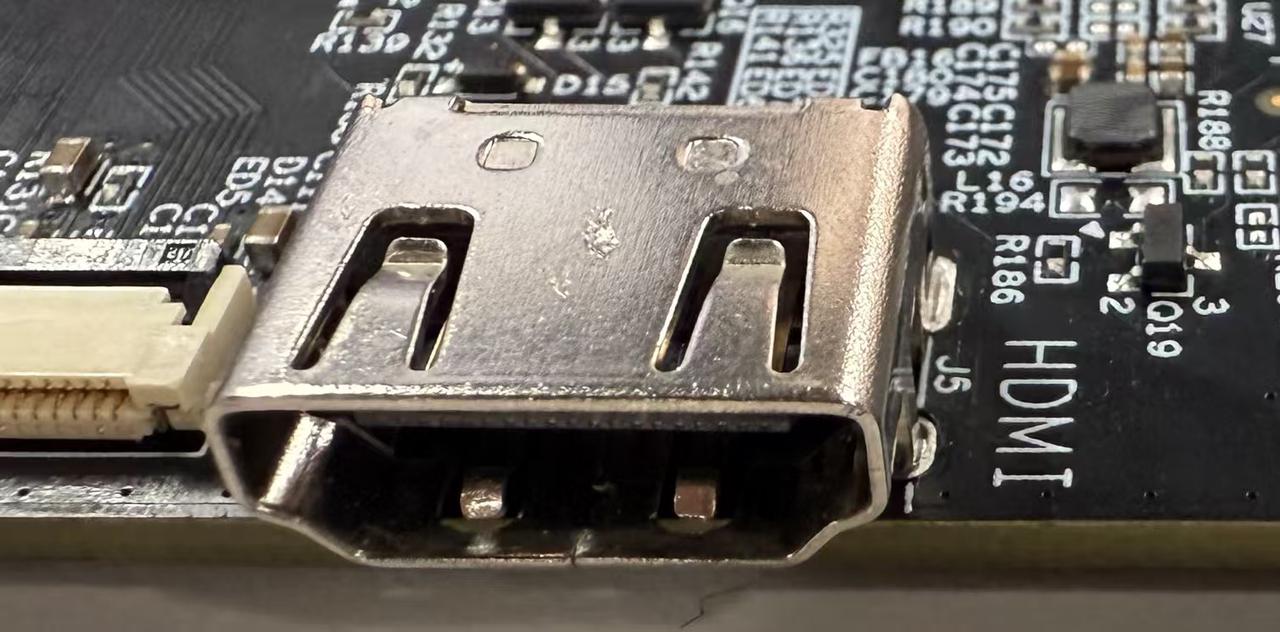

K1 内置了⼀个 HDMI PHY，最高支持1920x1440@60Hz。J5为HDMI OUT接口，采用标准的HDMI 母座。

设计要点：

1. HDMI 信号上要有 ESD 保护，ESD 器件靠近 HDMI 连接器放置。ESD 器件寄⽣电容⼩于 0.3pF；

2. HDMI_SCL，HDMI_SDA，HDMI_CEC，HDMI_HPD信号，需要外围电路处理，使⽤专⽤HDMI芯⽚或者分⽴电平转换。电平转换要求：HDMI_SCL，HDMI_SDA转换为5V，HDMI_CEC需要电平转为3.3V。外接⼝输⼊的HDMI_HPD需要电平转换成1.8V后输⼊芯⽚

9、USB 2.0

K1 提供 3 个 USB2.0 接口，支持高速模式(480Mbps)、全速模式(12Mbps)、低速模式(1.5Mbps)。 其中有USB0、USB2⽀持 OTG。

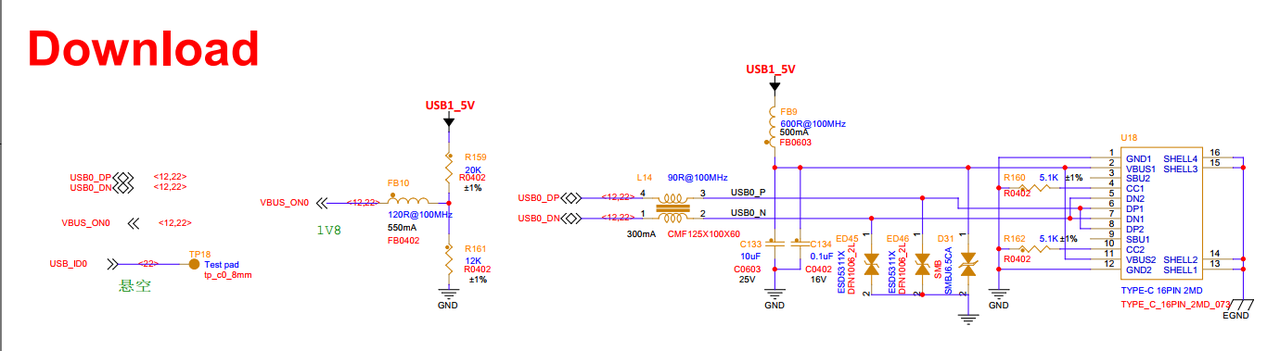

Download

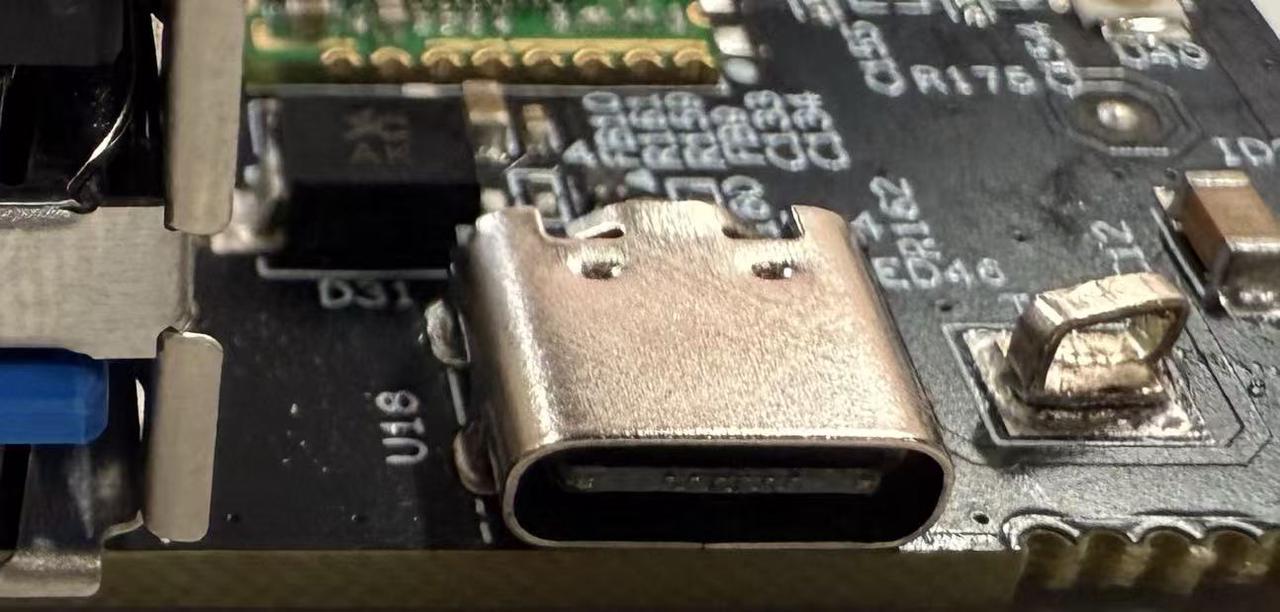

U18为Download接口，采用Tpye-C座子。

设计要点：

1. VBUS检测信号电平为1.8V ，通过电阻分压到1.8V

2. USB0默认为Device，ID悬空即可。CC引脚下拉5.1K电阻到GND

3. USB2.0 信号上要有 ESD 保护措施，ESD 器件的寄⽣电容要求⼩于 1pF，ESD 器件靠近USB接口放

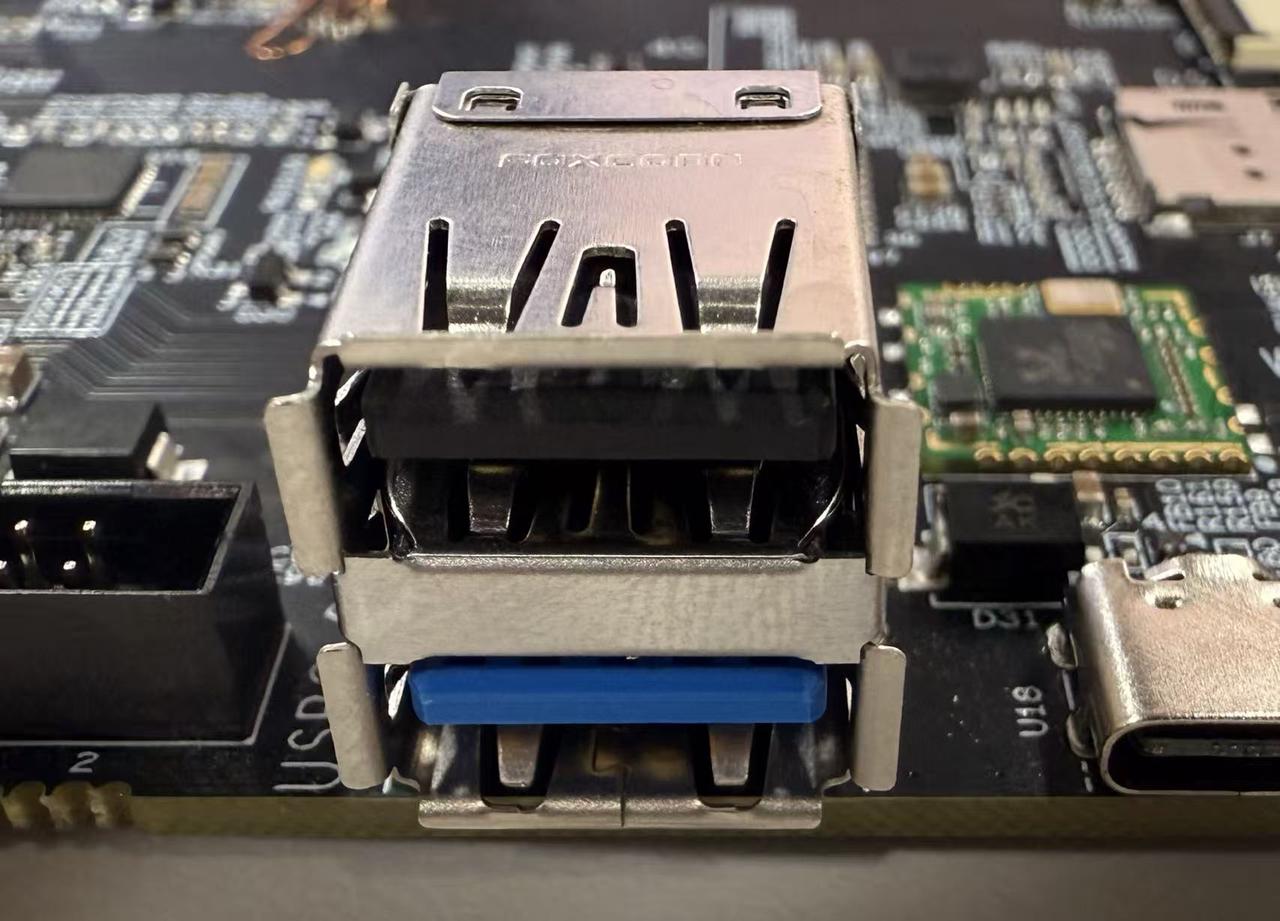

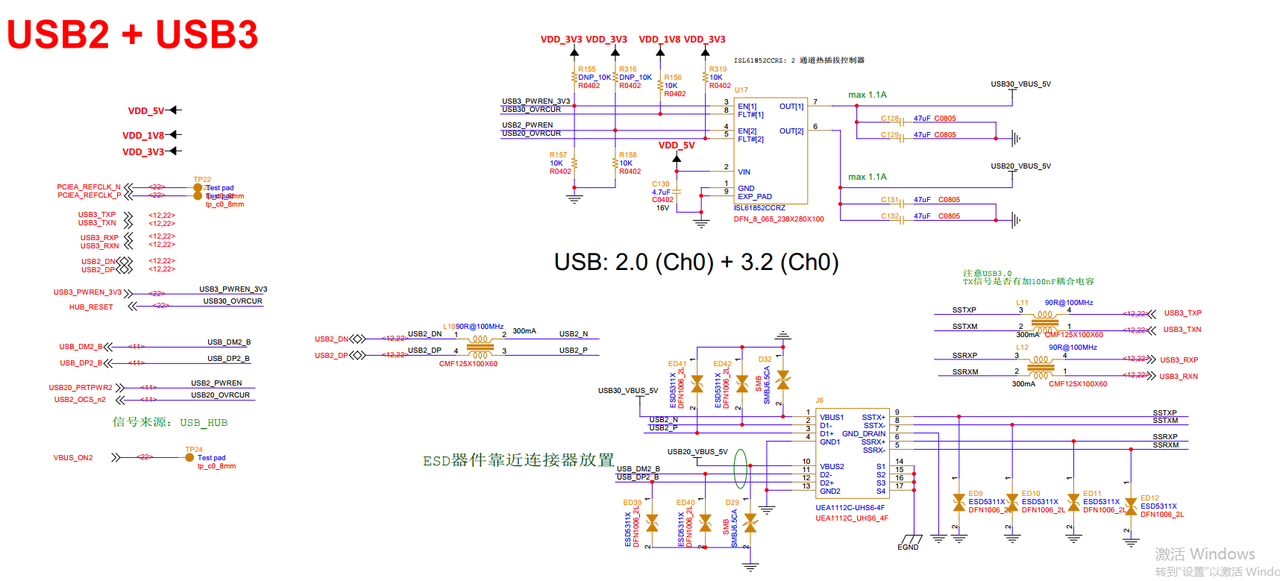

USB2.0+USB3.0

K1 ⽀持1 个 USB3.0 接口，与PCIEA 接口复⽤。J6为 USB2.0+USB3.0接口。

设计要点：

1. USB3.0 信号上要有 ESD 保护措施，ESD 器件的寄⽣电容要求⼩于 0.5pF，ESD 器 件靠近 USB 接⼝放置。

2. USB3_RXP/N

• 如果对接器件是 IC 或模组，那么 RX 差分信号需要在对接器件端串联 100nF 电容。

• 如果对接器件是插座，那么 RX 差分信号直接连接⾄插座，⽆需串联电容。

3. USB3_TXP/N

• 如果对接器件是 IC 或模组，那么 TX 差分信号需要在K1 端串联 100nF 电容。

• 如果对接器件是插座，那么 TX 差分信号需要在靠近插座的位置串联 100nF 电容。

4. 注意加过流保护

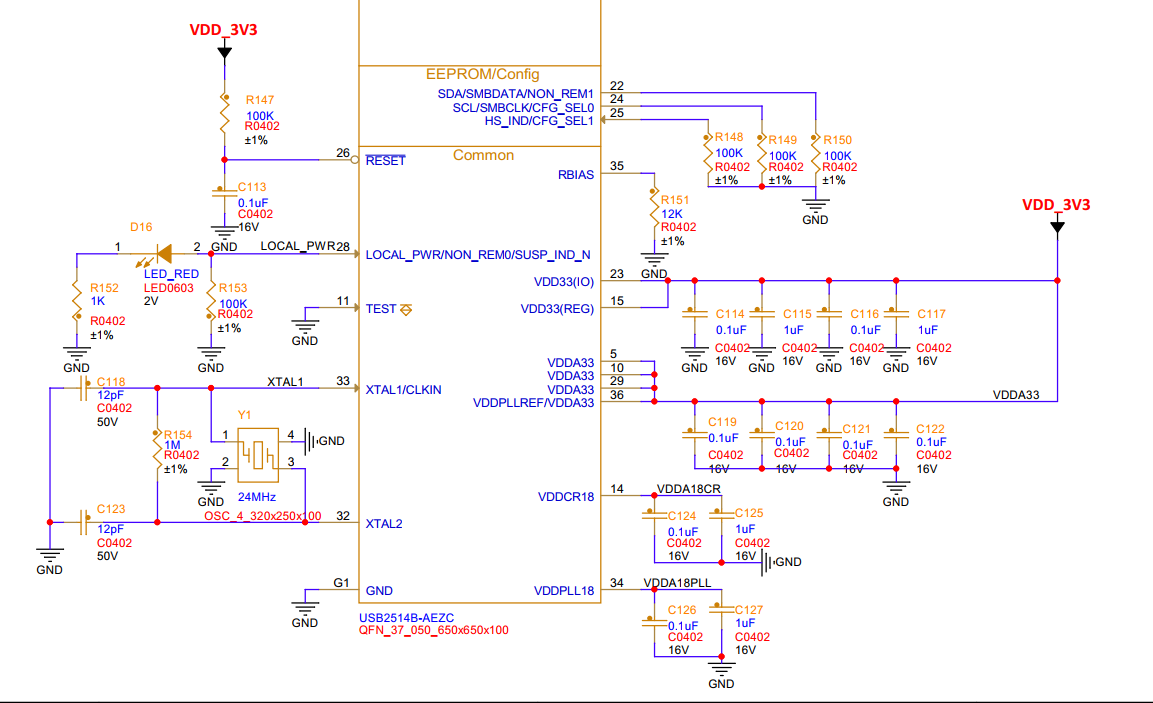

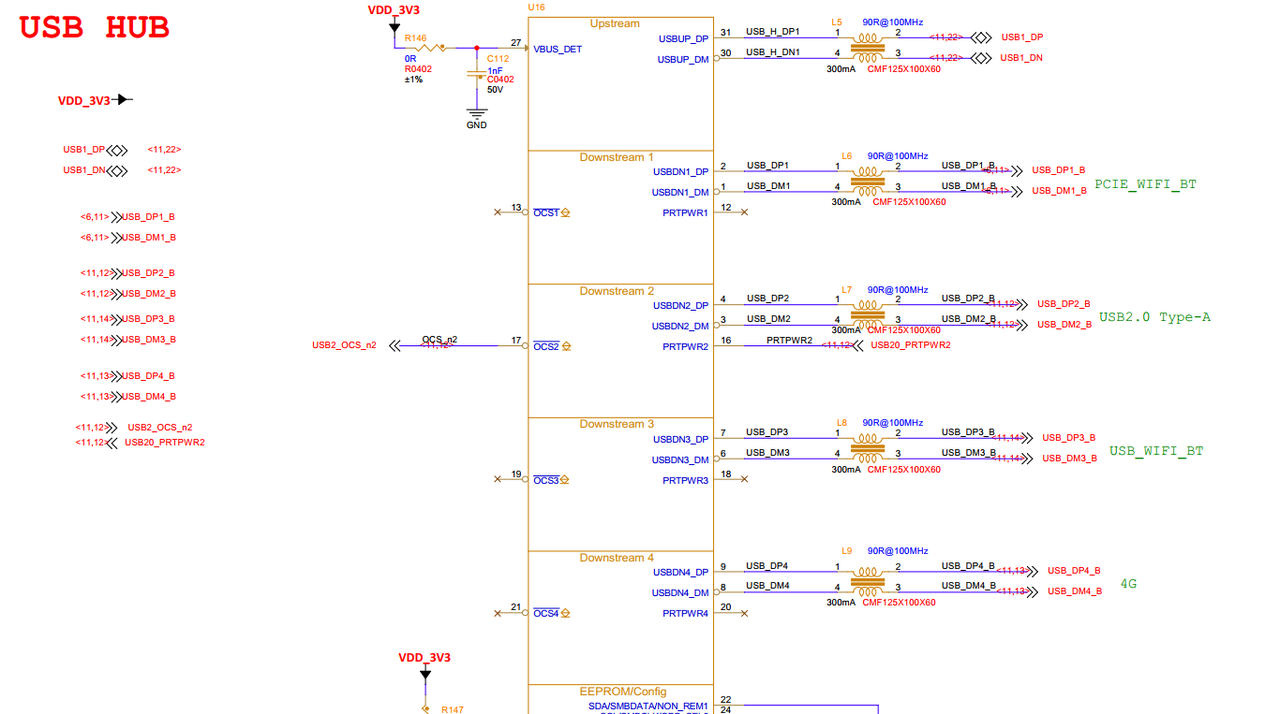

USB HUB

通过 USB HUB 芯片将 USB1 总线拓展为 4 路 USB HOST 总线。

设计要点：

4G

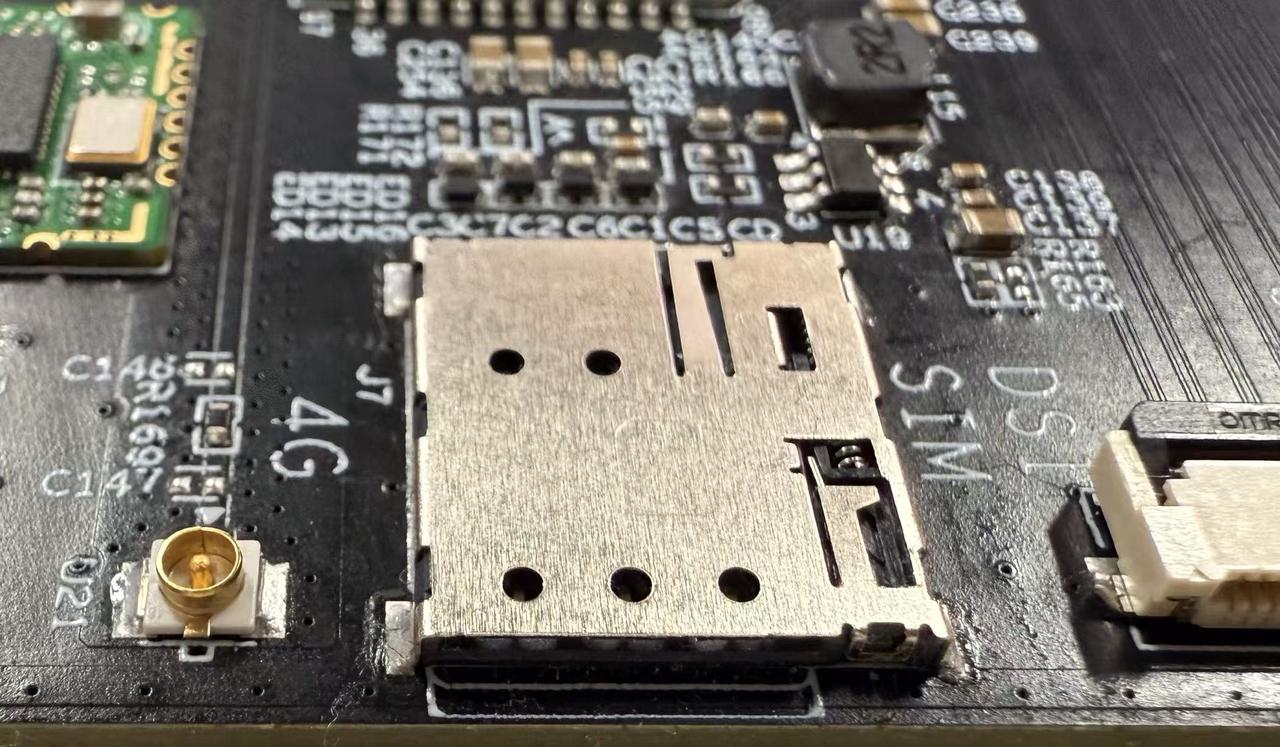

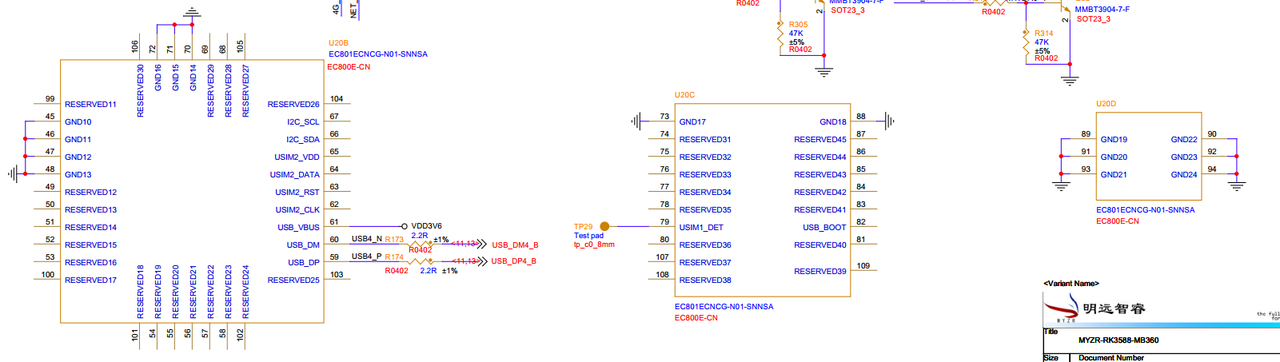

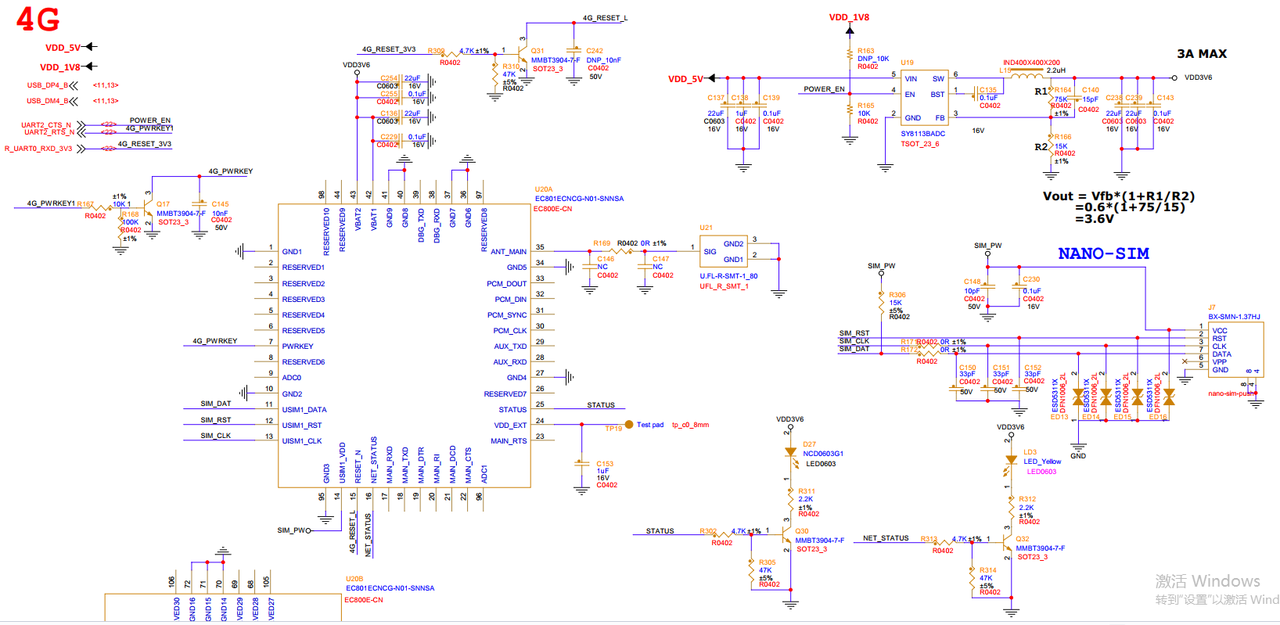

通过U20（ EC801ECNCG-N01-SNNSA）模组引出4G功能。J7为自弹式SIM 卡座子。

设计要点：

1. 4G需要大电流以及稳定的电压，可单独用一个DCDC为其供电

2. SIM卡座子需加ESD防护器件

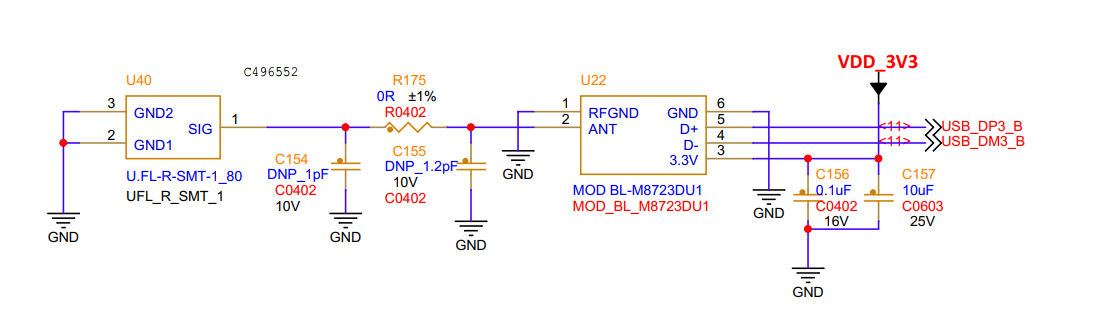

WIFI+BT

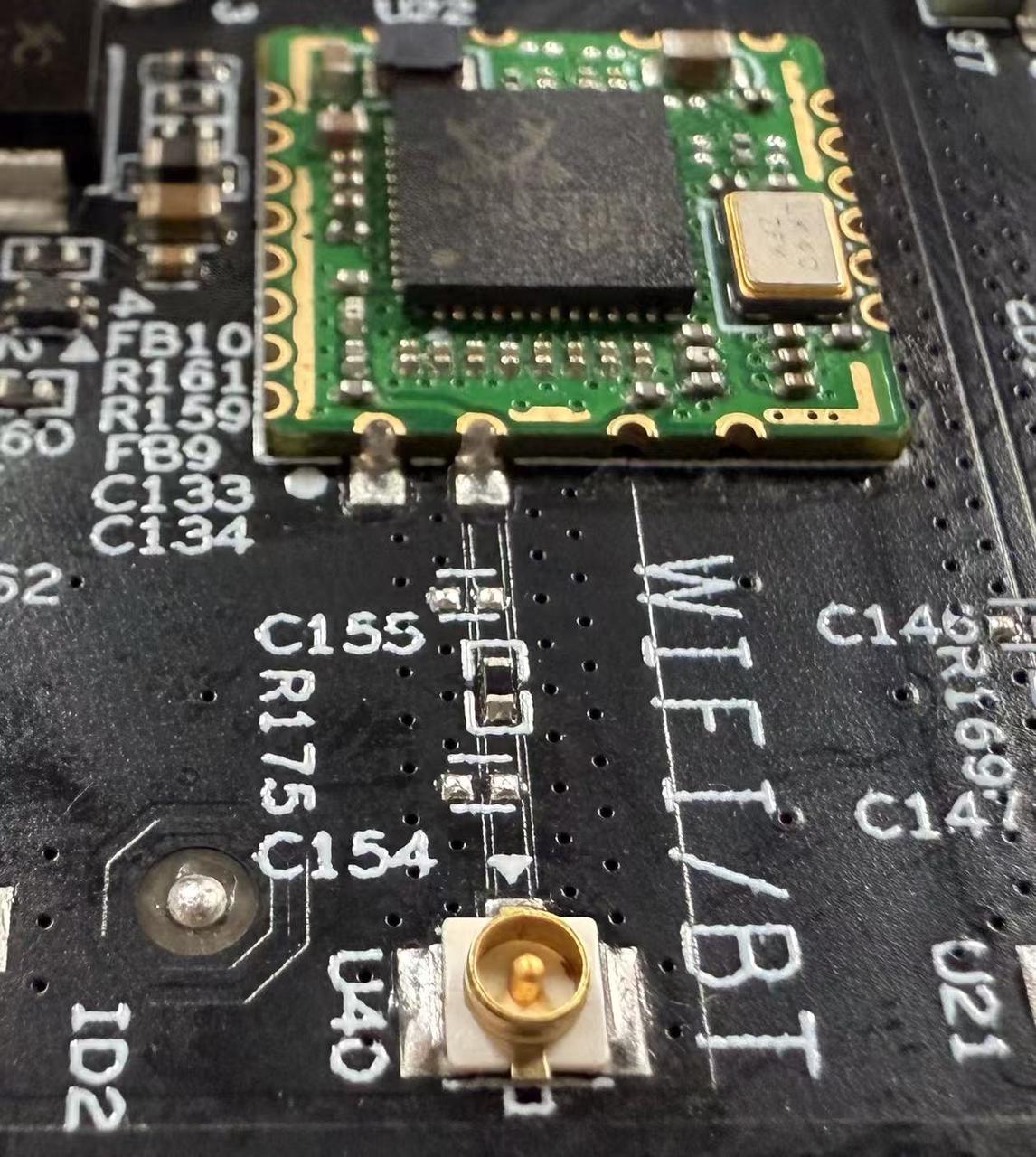

U22为BL-8723DU模块,支持2.4GWIFI和5.0蓝牙。

10、UART

K1 有10组 UART 接口，其中 UART0为调试口。

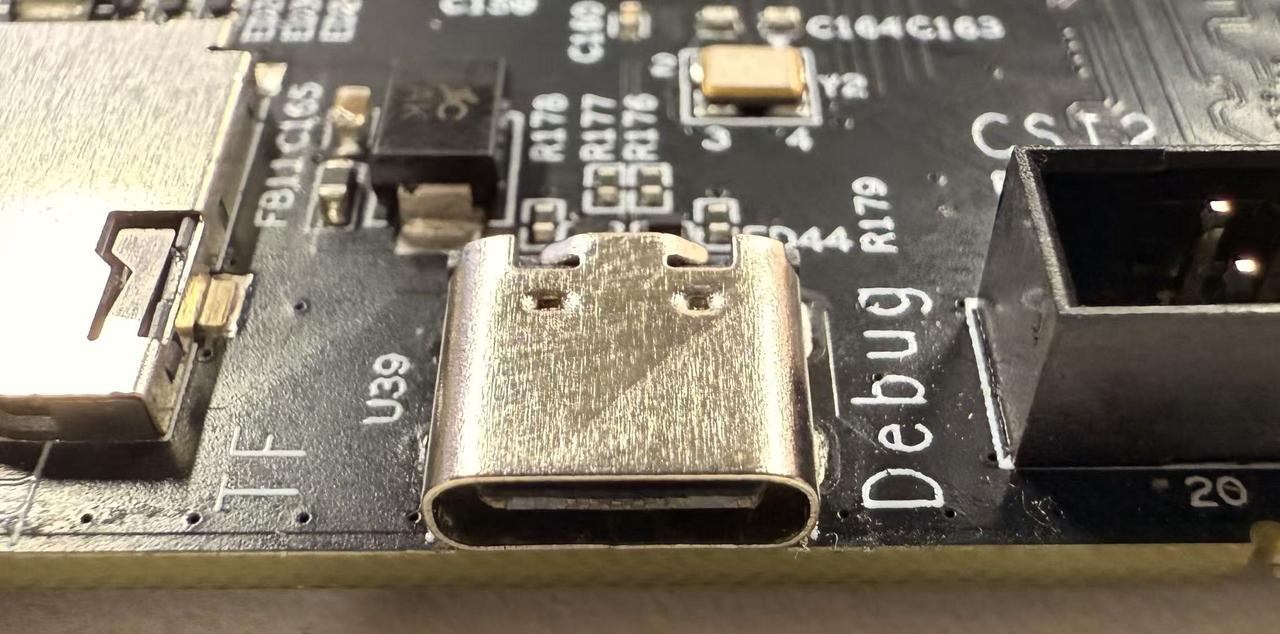

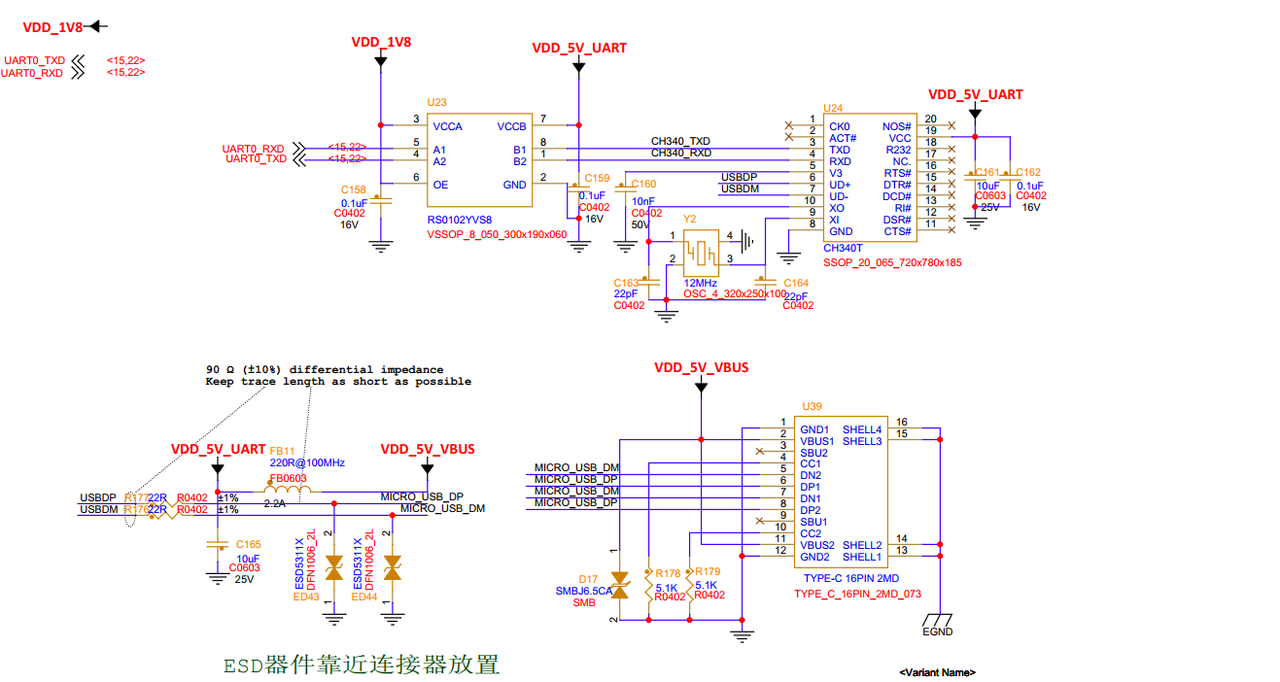

Debug

通过 CH340T 芯片将 UART0 转成 Type-C 接口，作为系统调试串口使用。

设计要点：

1. 为避免 RX 端在底板上电前带电，向 CPU 灌输电流，影响 CPU 正常启动。底板设计时，需加电平转换芯片进行隔离

2. CH340T使用外部的5V供电，CH340T芯片的5号引脚（V3）需接一个电容到GND

3. Type-C座子处需加ESD防护器件

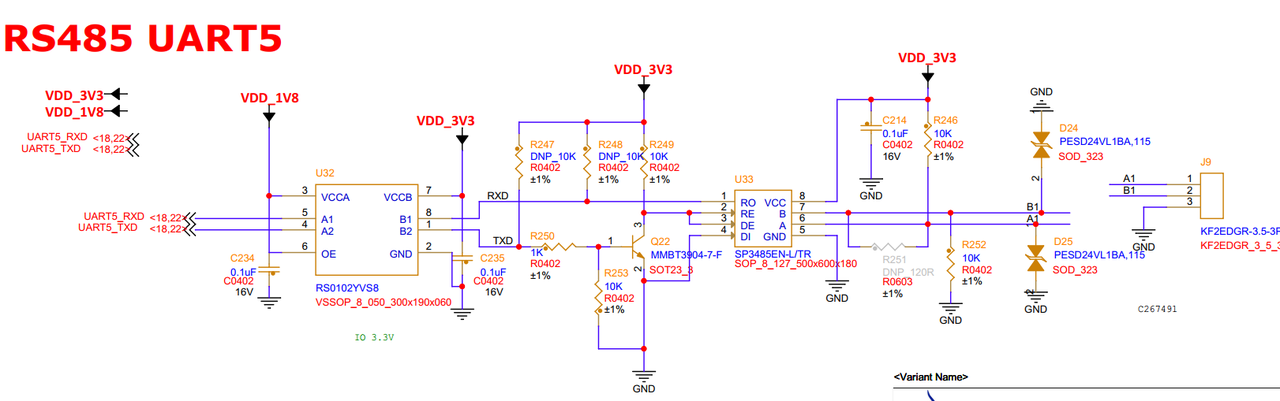

RS232 & RS485

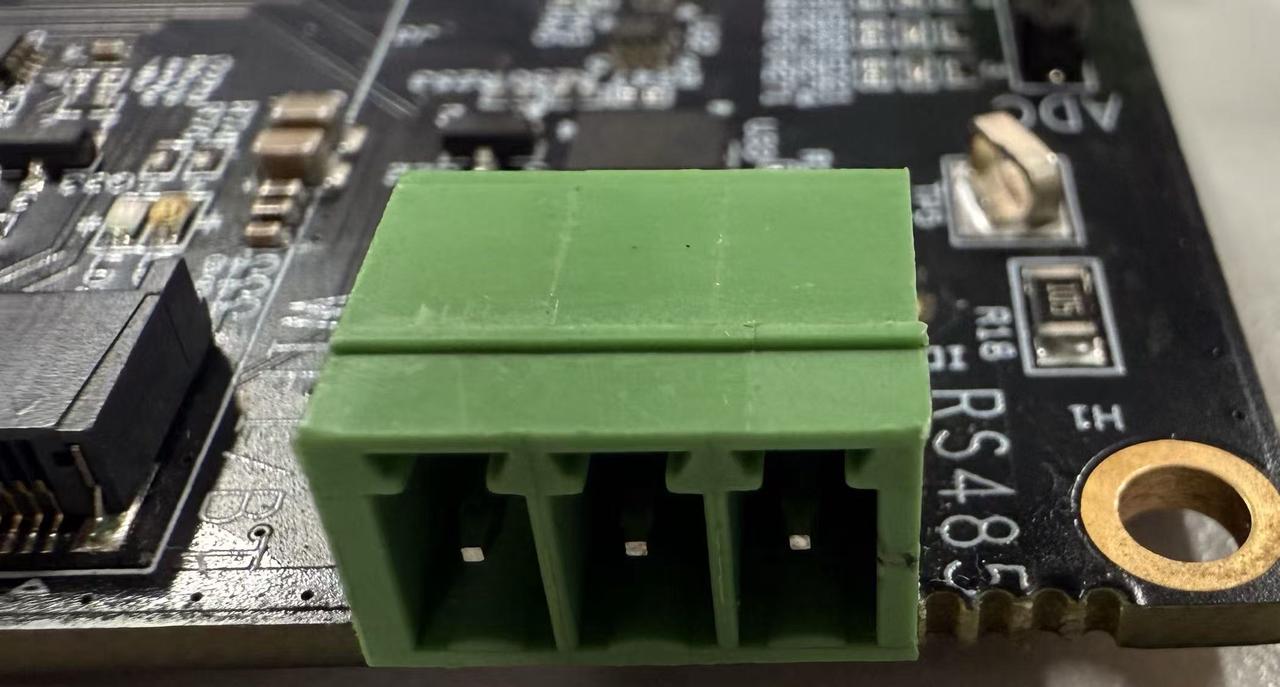

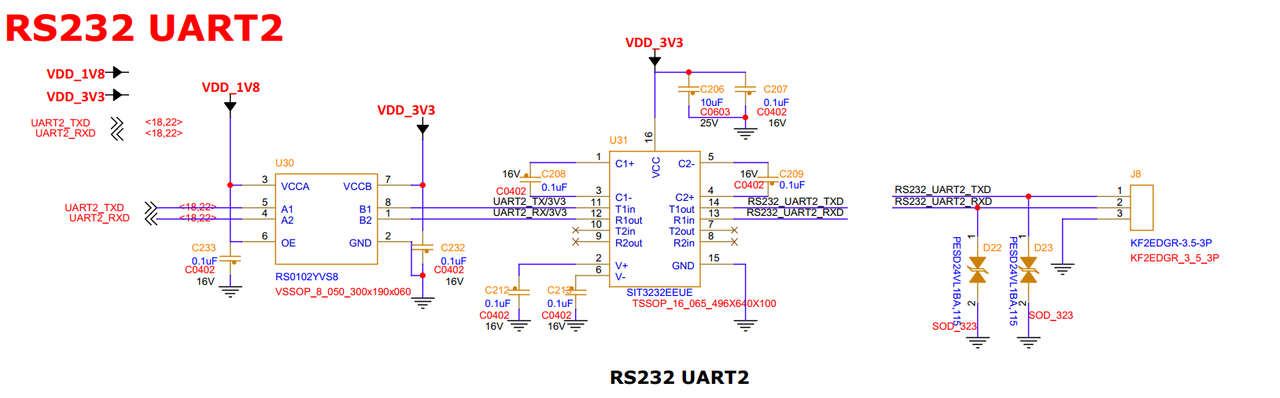

RS232和RS485都采用了绿色的凤凰端子（J8、J9）做为输入输出口。

设计要点：

1. RS485电路采用的是自收发，需注意RS1G14XC5 （反相器）有一定的延迟时间，可能会对高速通信有影响，不适合用于波特率较高的通信场所

2. RS485需加120欧的终端匹配电阻

3. RS232、RS485座子处需加ESD防护器件

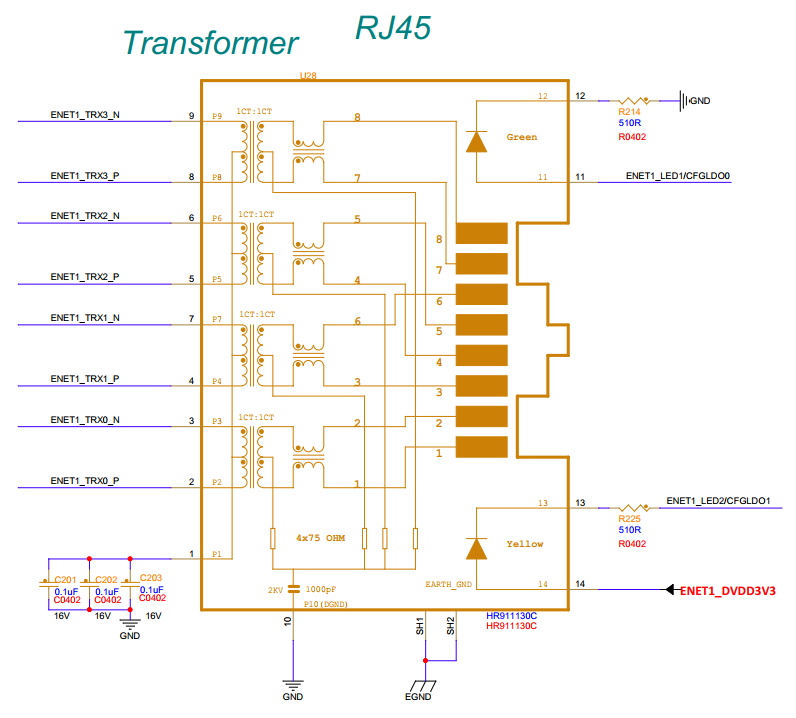

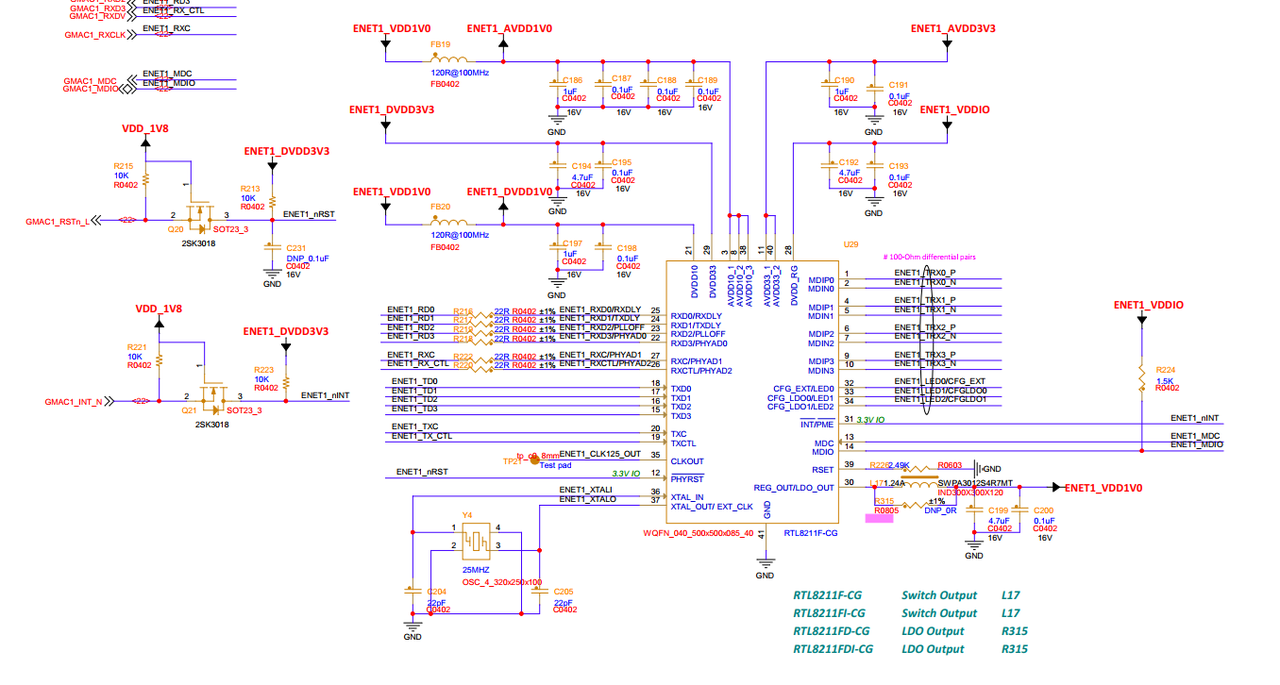

11、RGMII

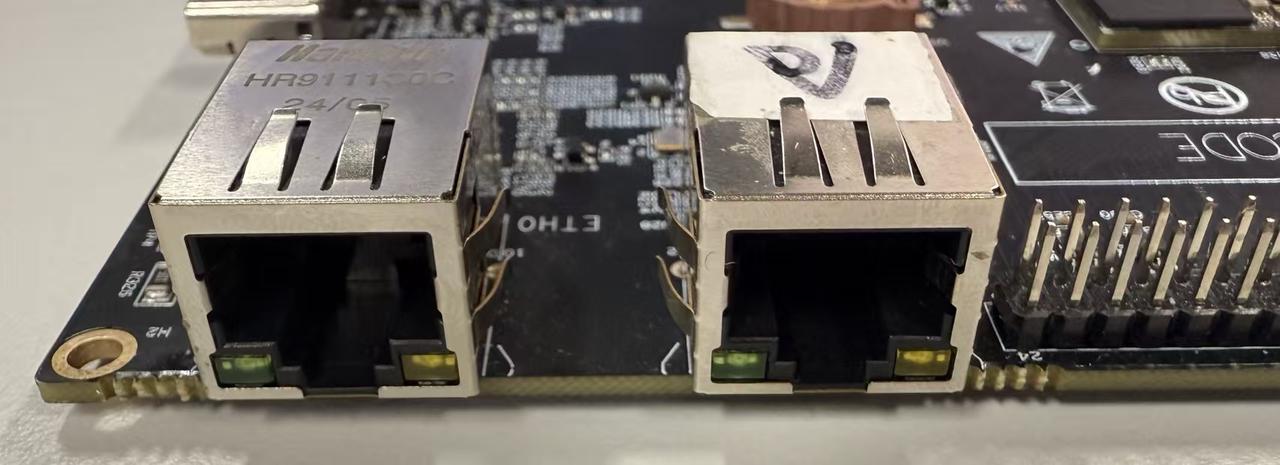

K1支持两路10/100/1000 Mbps RGMII。U26、U28为ETH接口，采用汉仁的RJ45座子。

设计要点：

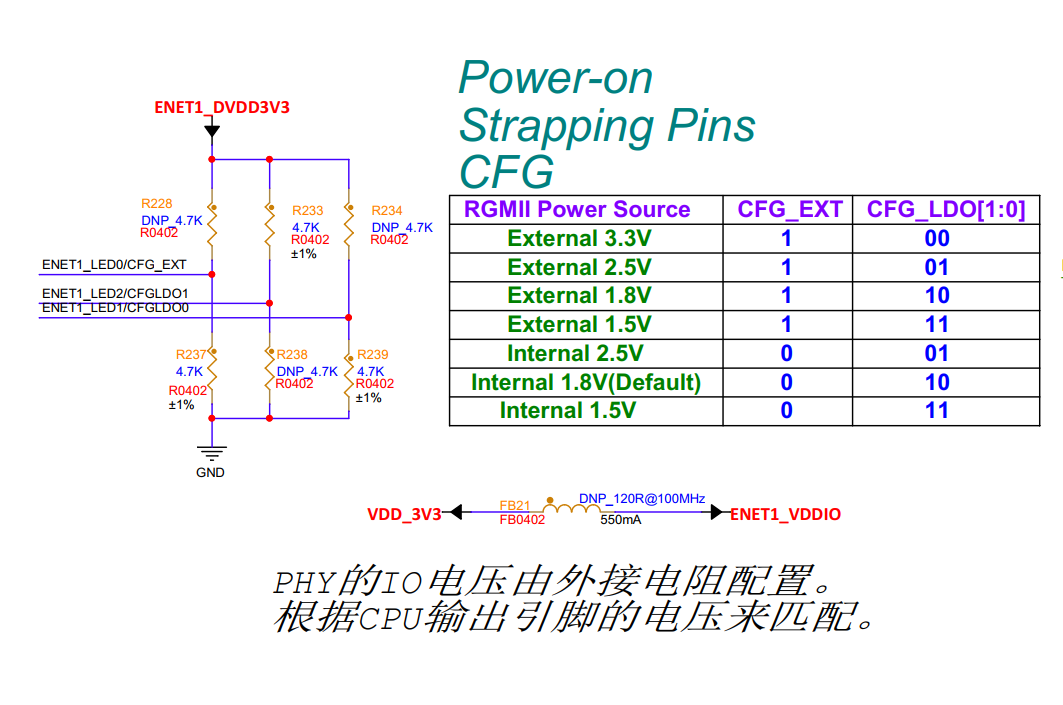

1. 注意复位、中断、MDIO信号是否有接上拉电阻。MDIO信号的上拉电阻阻值大小需查看PYH芯片数据手册。同时要注意PYH芯片的RESET引脚上电时序，在PYH芯片上电稳定后至少有10ms的RESET信号（具体请查看芯片数据手册)。RBIAS引脚必须接2.49K（±1%）电阻到GND。

2. 注意核心板RGMII信号的I/O电平与PHY芯片I/O电平是否匹配。K1的RGMII信号的I/O电平为1V8，所以要将PYH芯片的I/O电平配置为1V8

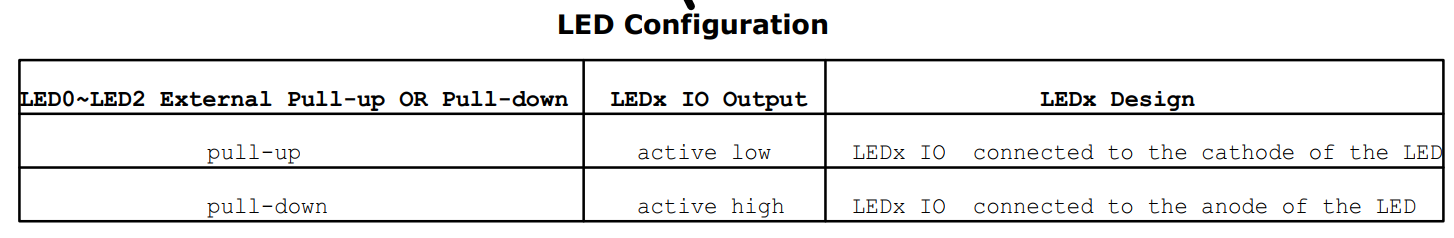

3. 以太网座子的灯也是通过CFG_LDO[1:0]信号控制。所以在配置灯信号时，要根据PYH芯片的I/O电平配置

4. 确定PYH芯片的是电压驱动还是电流驱动，若是电流驱动则RJ45座子的中心抽头接电源，若是电压驱动则直接个电容到GND

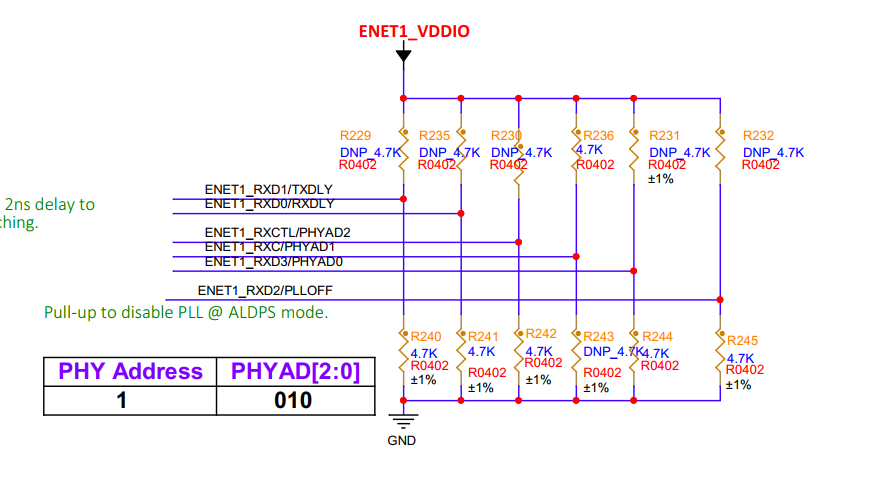

5. 配置PHY地址。若共用一个MAC时，需要配置不同的PYH地址

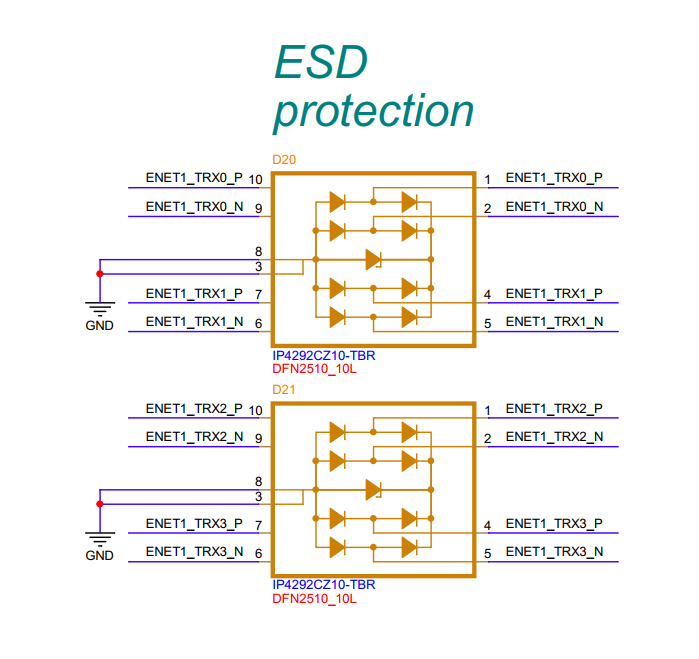

6. 以太网座子处需加ESD防护器件

12、CAN

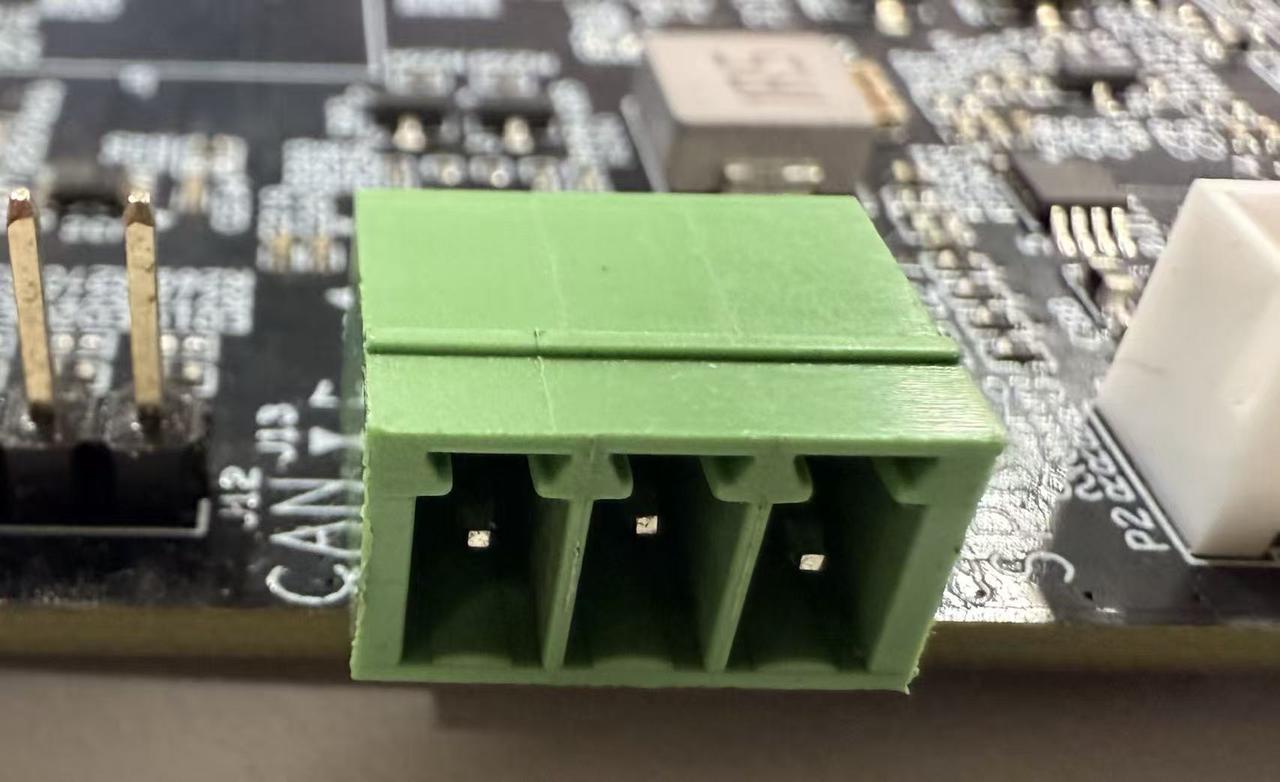

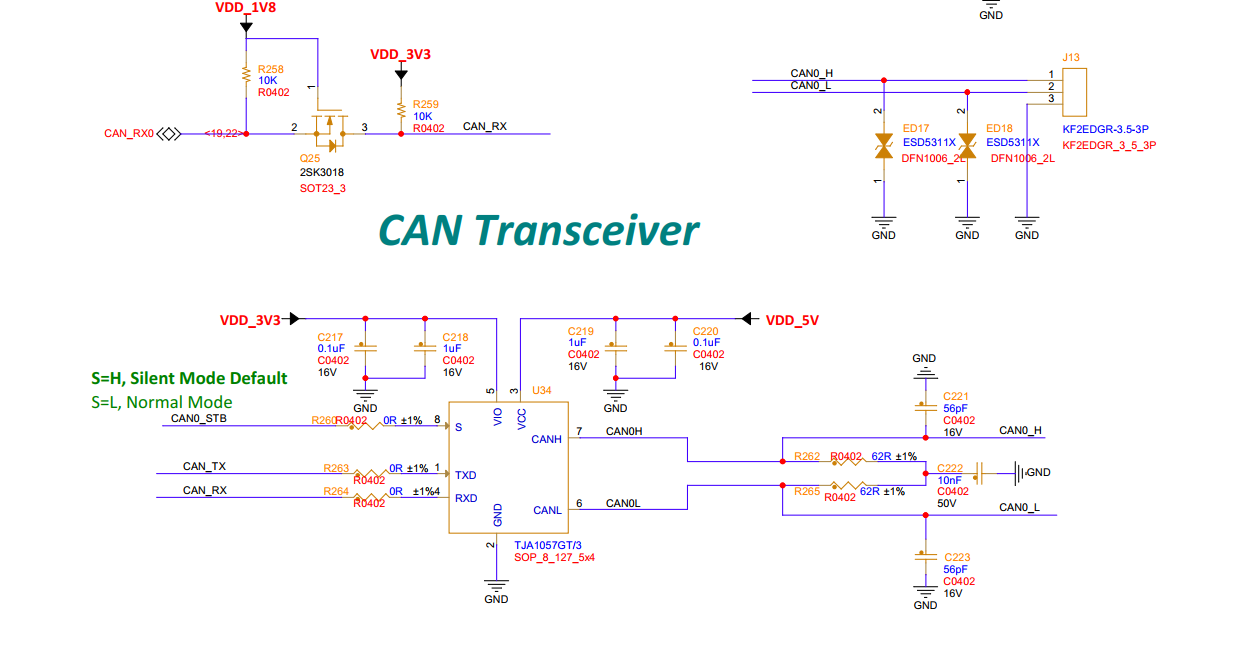

K1支持1路CAN-FD。CAN采用绿色的凤凰端子（J13）做为输入输出口。

设计要点：

1. CAN需加120欧的终端匹配电阻

2. CAN座子处需加ESD防护器件

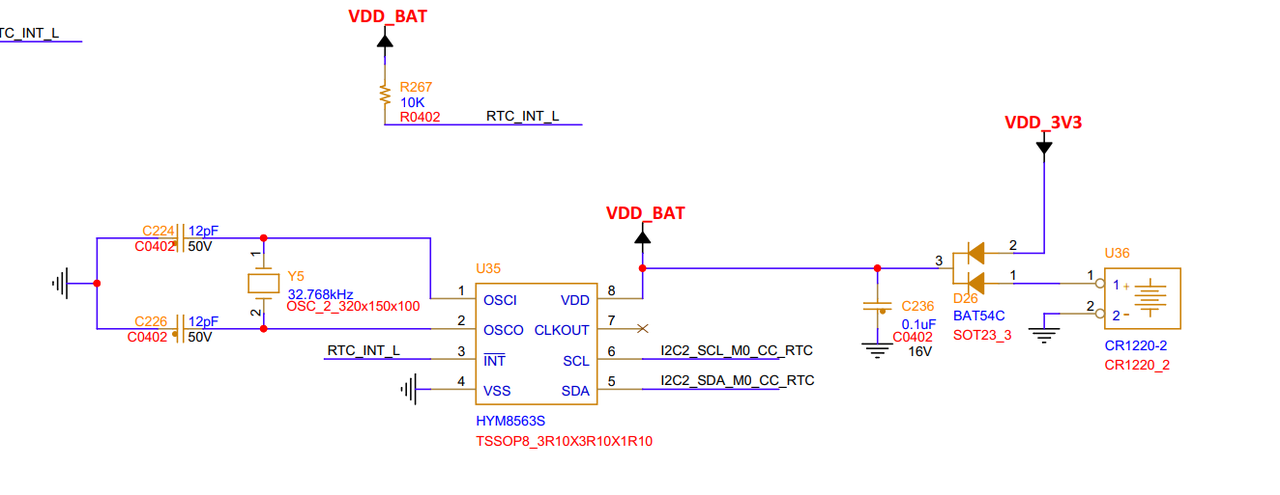

13、RTC

通过U35(HYM8563S)引出RTC功能。U36为电池纽扣座子。

设计要点：

1. I2C注意接上拉电阻

2. 加 D26（肖特基二极管），防止纽扣电池的电流入

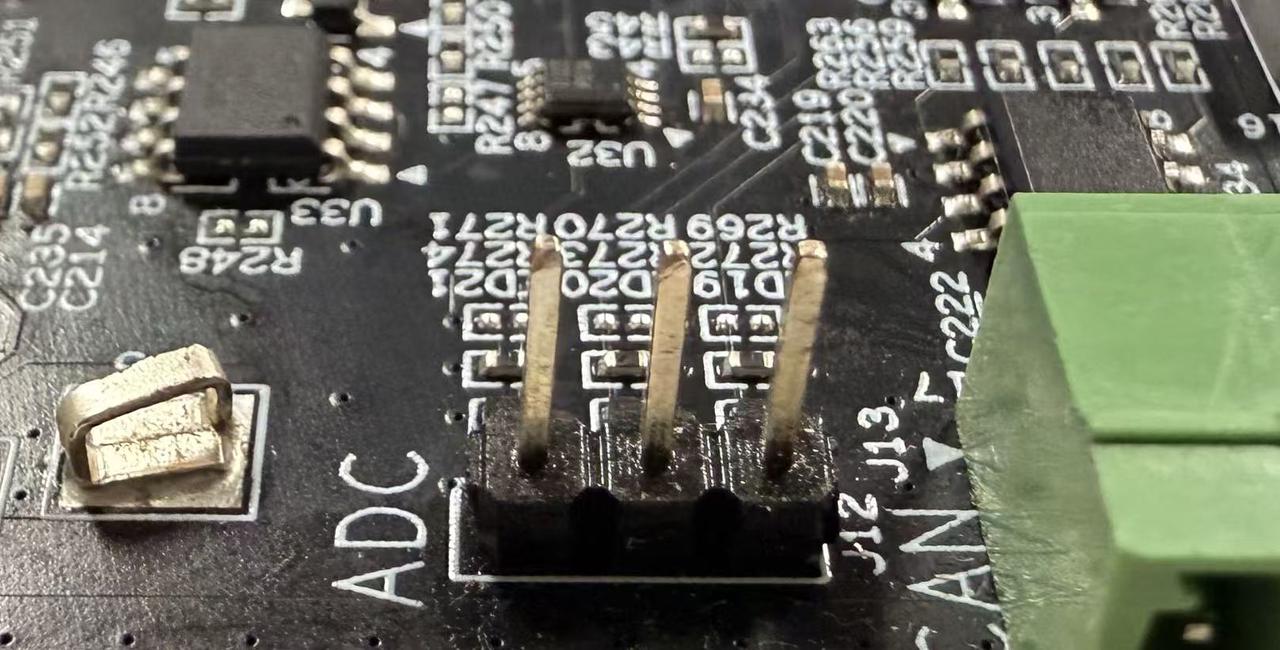

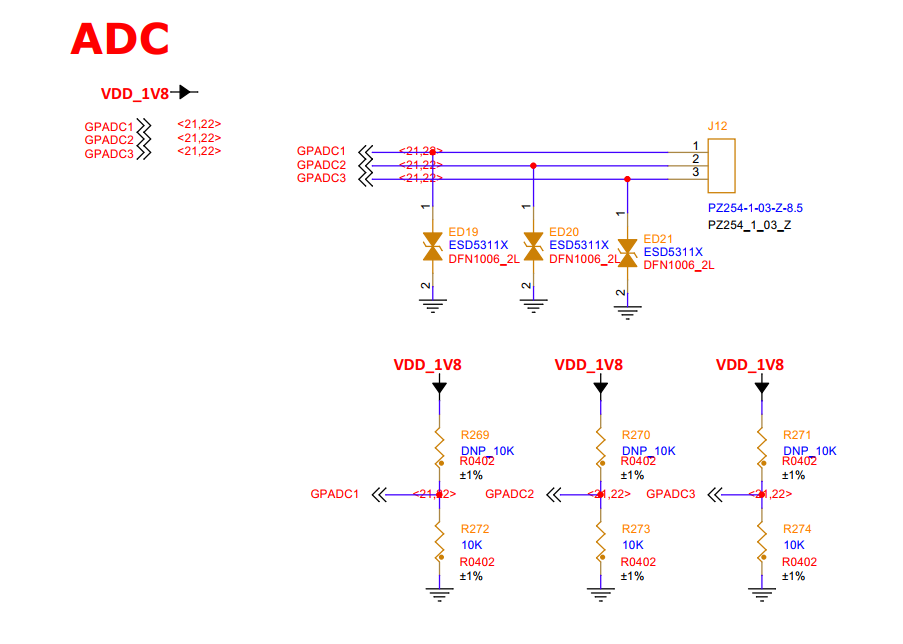

14、ADC

ADC采用2.54的排针做为接口。

设计要点：

座子处需加ESD防护器件

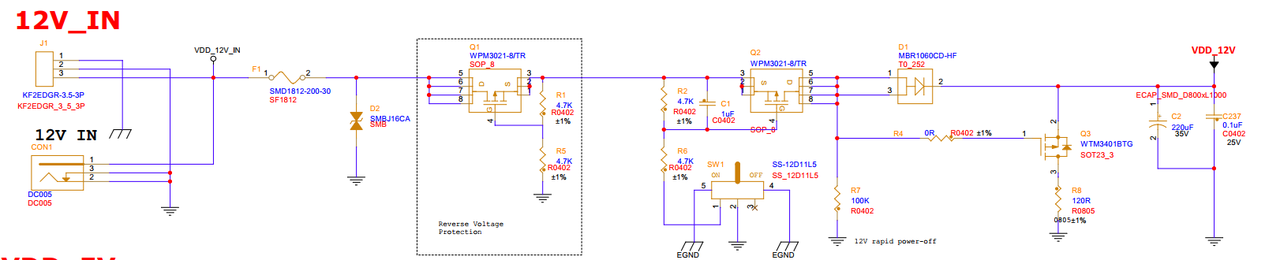

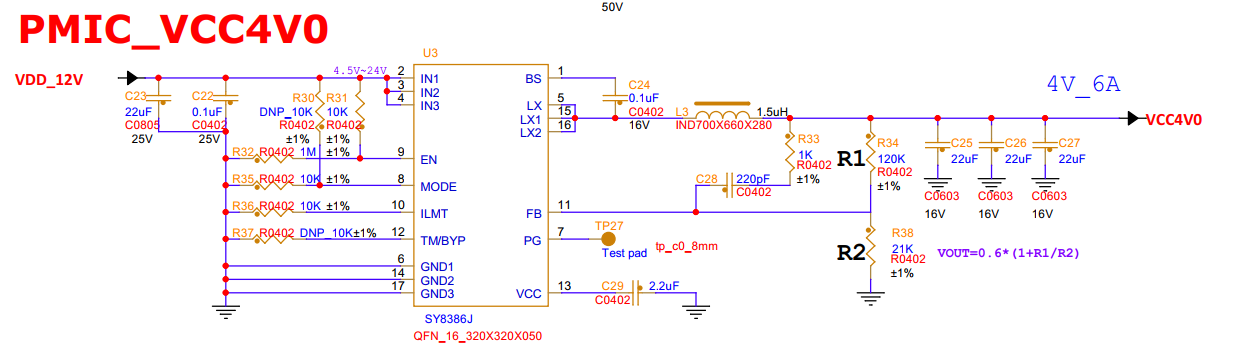

15、电源

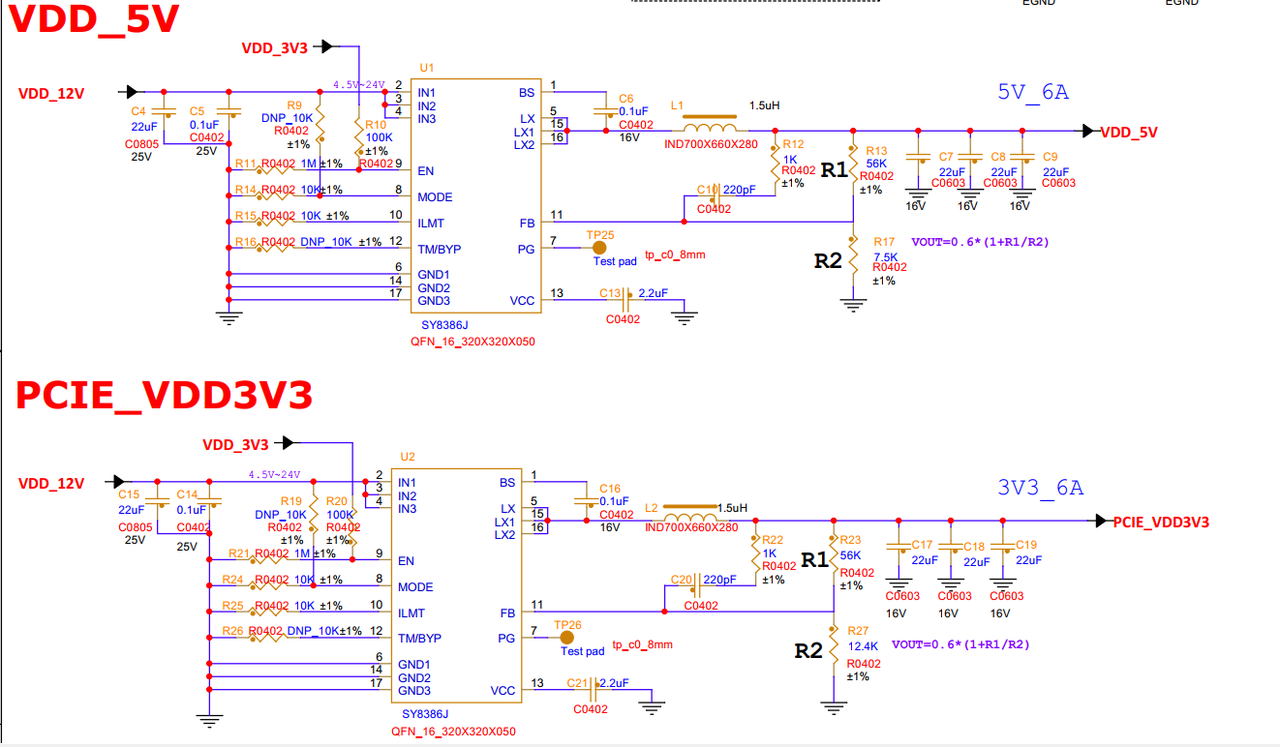

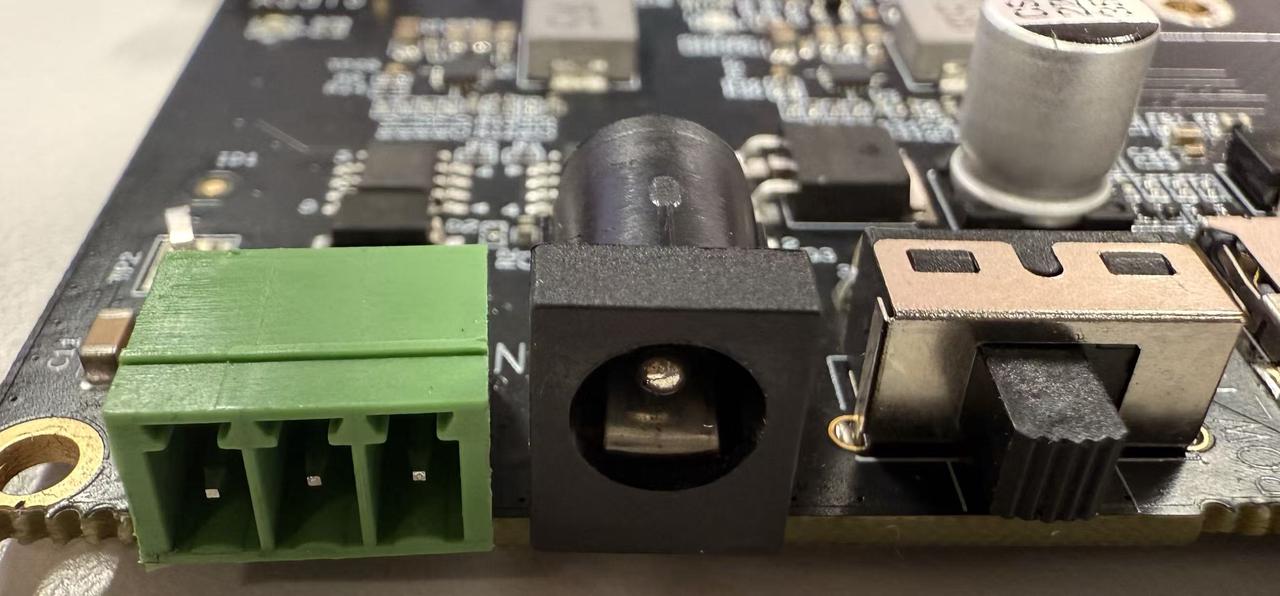

采用 12V 直流输入电源输入，再通过DCDC芯片输出5V、4V、3V3等电压供给板子用。电源电路具备反接保护、过流过压保护、快速放电等功能。底板采用SY8386J DCDC芯片最大输出6A。CON1 为采用 12V 直流输入 DC-005 电源接口，可接外径 5.5mm、内径 2.1mm 的电源插头。J1为 12V 直流输入绿色凤凰端子，3pin 规格，间距 3.5mm。SW1 为电源拨动开关。

设计要点：

1. 底板模块的电要比核心板的电慢上，通过核心板上的PMIC芯片输出的电控制底板DCDC的使能端

2. 快速放电电路要注意过大电流，器件选型（Q3、R8）要注意

3. 防反接、开关控制电路要注意MOS管的漏源电压、连续漏极电流

4. 电源输入处要接TVS防护器件

PCB

PCB layout注意要点：

（1）确保电源线和地线在整个回路线宽足够，电源回流快。

（2）尽可能保证地平面的完整性，以及确保GND平面的连续性

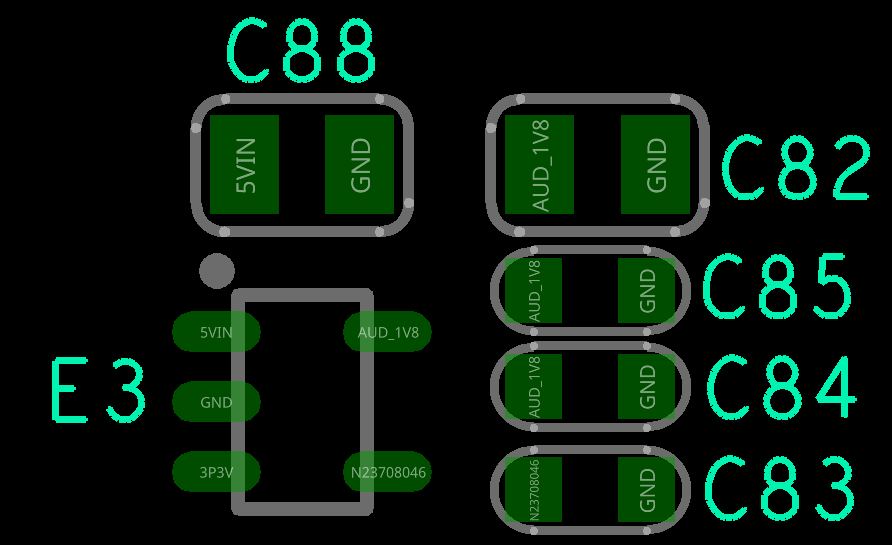

（3）电容要尽可能靠近芯片引脚，使回流更快。一般容值小的在前，大的在后

（4）数字地和模拟地要区分开

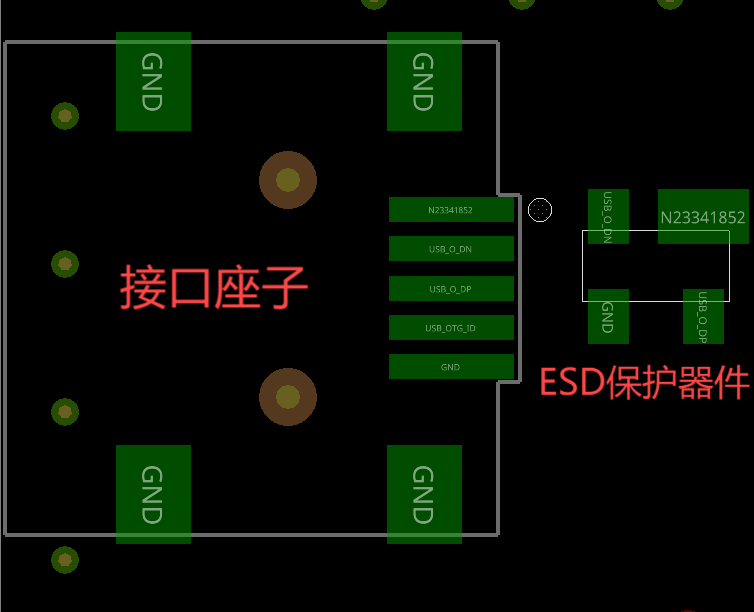

（5）ESD保护器件要尽可能靠近接口

（6）非屏蔽型电感需割铜，割到地平面。且下方不走线

（7）一体成型电感下方可铺地

（8）时钟和高速信号的布线应至少距离板的边缘250mil，距离开关电源电感、MOS 管至少500mil

（9）时钟要和完整的地平面相邻，必要时做包地处理

（10）晶振附近或者下方不要布其他信号线，晶振最好包地

（11）复位信号远离时钟线以及开关电源开关电路

（12）阻抗建议

信号分组	阻抗	精度
无特殊要求的单端信号	50Ω 单端	±10%
USB 差分信号	90Ω 差分	±10%
差分信号（包括 Ethernet，DSI，LVDS）	100Ω 差分	±10%

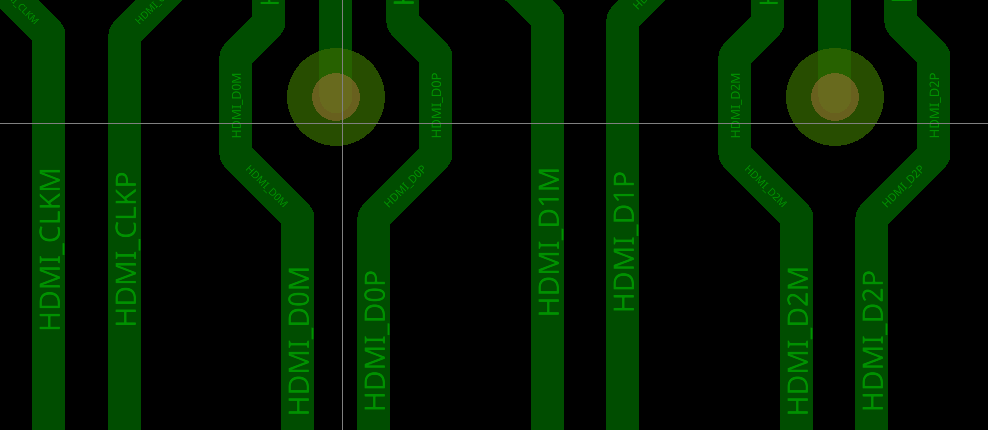

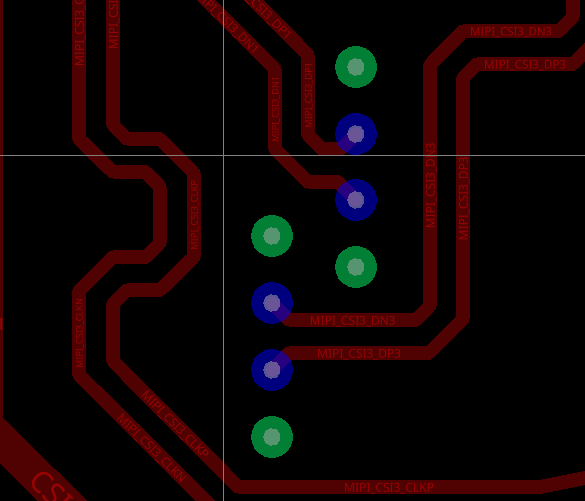

（13）高速差分信号

• 避免走线阻抗不连续

• 高速信号线之间如果距离太近，很容易产生串扰，尽可能增加走线之间的间距

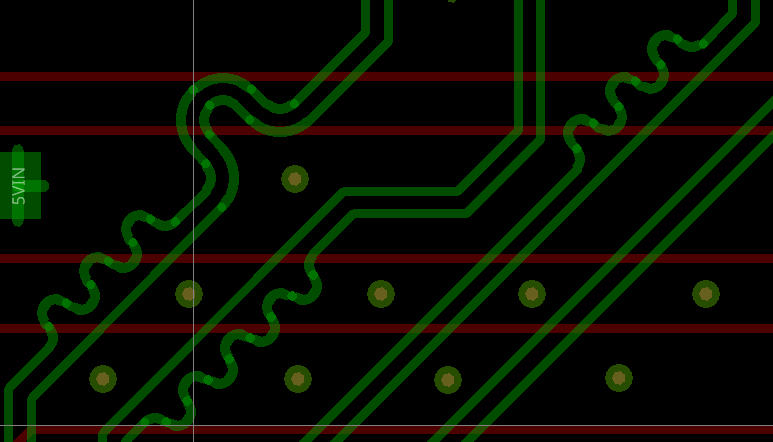

• DP和DM走线要做等间距、等宽、等长，高速差分信号线对两信号线必须保证严格的时滞，否则很有可能通讯失败。故为了满足这一要求，可以通过蛇形线来实现等长，进而满足时滞要求

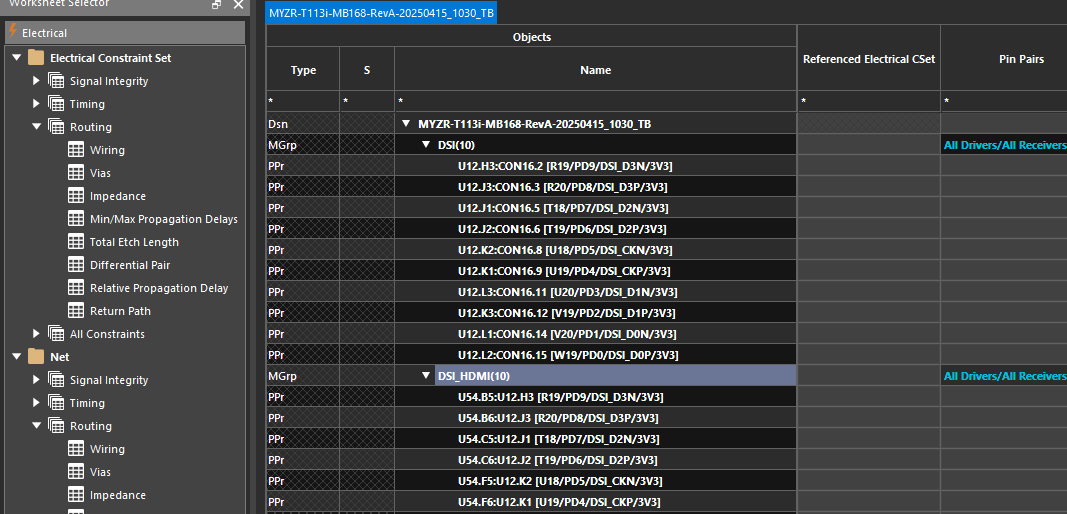

• 当信号用于多个复用功能且需要做等长时，需建立信号的起始端到模块终端的Pin Pair，再用Pin Pair拉等长

• 在差分线对内禁止布置过孔或者元器件

• DP和DM走线不应穿过参考平面中的平面分裂或空隙

• DP和DM走线不应与其他信号交叉。如果它们交叉，则将数字电源平面或地平面置于两者之间

• 尽量减少DP和DM走线弯曲的次数。但如果需要90°拐弯时，可以用两个45°代替

• 为了防止噪声，尽量减少DP和DM走线的弯曲次数和过孔数量，并且这些信号线应布线在固态的GND参考平面上。DP和DM走线应该有相同数量的过孔。尽量避免过孔和层的变化。建议使用顶层或底层进行信号线布线

• DP和DM不能靠近其他信号。特别要注意时钟和数据总线的噪声

• DP和DM走线两侧最好由GND平面屏蔽

• 将GND回路过孔与差分对过孔相邻

• 返回路径应与地连续。就是返回路径通常通过地（GND）来实现。为了确保有效、稳定地回流，地线（GND）应该尽量保持连续，避免分裂或中断。

（14）USB 2.0

• 芯片与连接器之间的USB高速信号走线应尽可能短

• USB布线长度不宜过长，差分对内信号长度误差不超过0.12mm

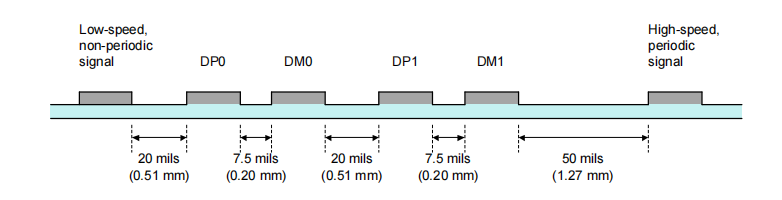

• 与DP和DM并行的高速时钟和周期信号走线彼此之间的距离应至少为50mil （1.27 mm）

• 低速和非周期信号走线之间的距离应至少为20mil （0.51 mm）

• DP和DM（同对）走线之间的距离应至少为7.5 mils （0.2 mm）

• DP和DM（差分对）走线间距不小于20mil (0.51 mm)

（15）Ethernet

• MDIO总线上挂载多个PHY芯片时，使用串联方式，不要分叉布线

• RGMII接口分为发送信号，接收信号和控制信号，各组阻抗控制在50Ω±10%

• 发送信号和接收信号，布线长度不超过100mm，组内信号长度误差不超过2.54mm

• MDI接口采用差分布线，阻抗100Ω±10%

• MDI组内差分误差不超过0.12mm

• 芯片内部DCDC连接的功率电感要靠近芯片保证回路最短，并且保证地回路的完整

• 数据线上预留的串联电阻需要靠近源端放置

（16）CAN

• CAN使用差分布线，预留120Ω终端电阻

• 连接端口建议预留地信号

（17）485

• 485使用差分布线，预留120Ω终端电阻

• 485总线采用半双工模式传输，需要做收发控制

• 连接端口建议预留地信号

（18）AUDIO

• 音频信号为模拟信号，需要与数字信号进行隔离，必要时做包地处理，保证参考地的完整性

• 模拟信号走线时线宽要尽量粗一些

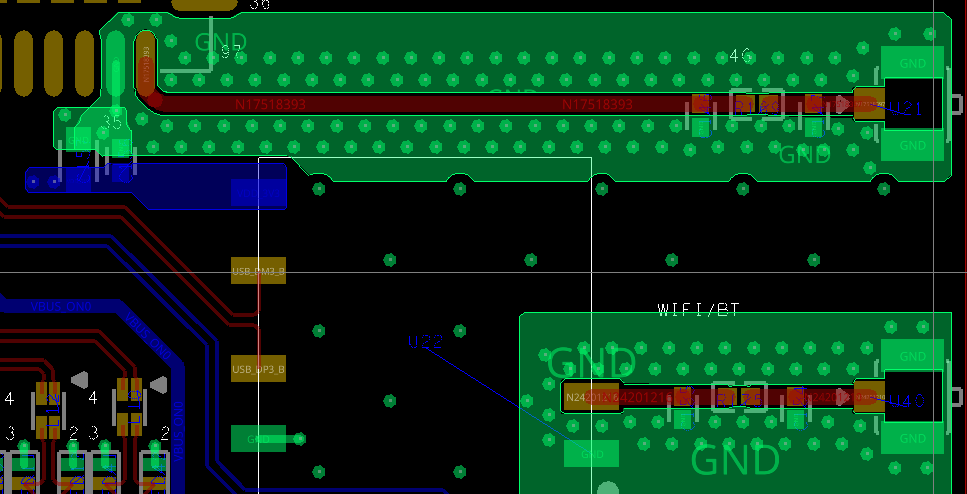

（19）WIFI

• WIFI天线信号要包地

• 走线宽度要粗一些。不能有90°或45°拐角，尽可能为直线，若需拐弯则用圆弧走线。

• 信号线尽可能远离WIFI模块
